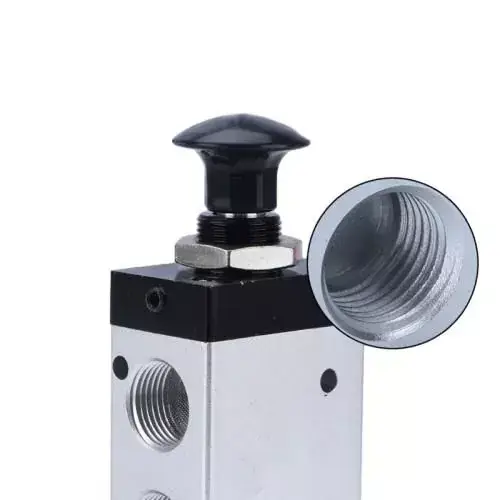

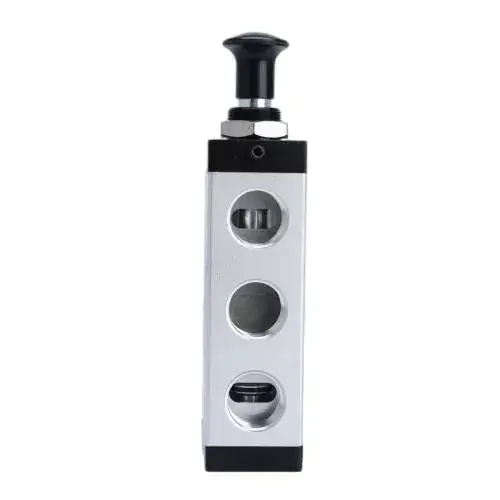

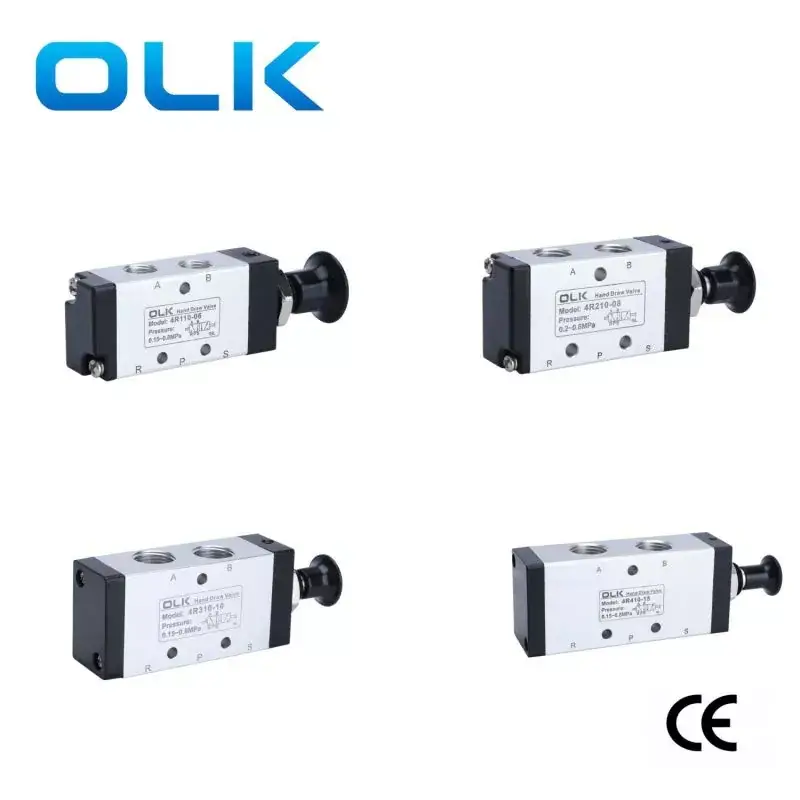

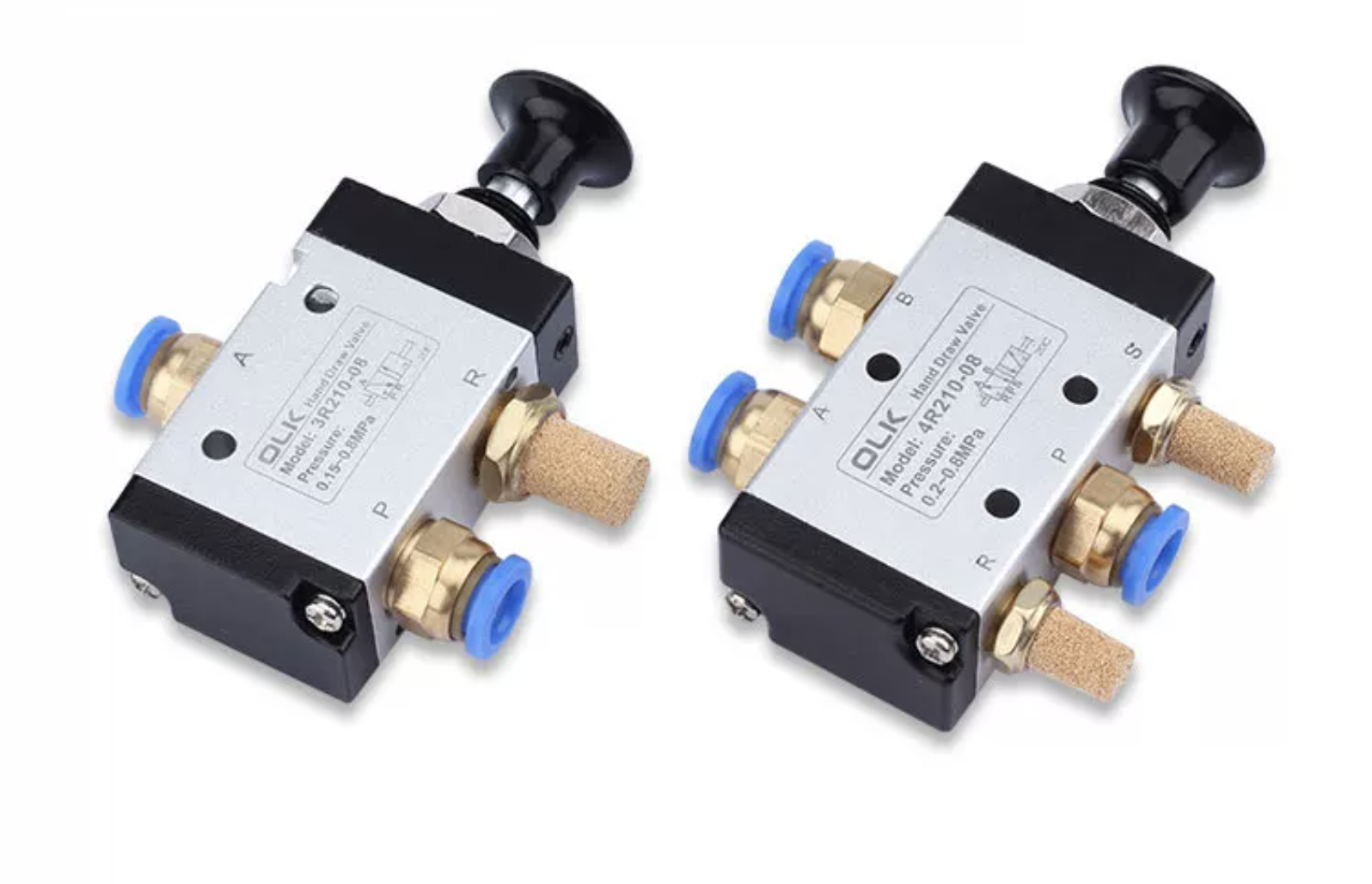

Glacann comhla 5 bhealach láimhe sraith Ouleikai (OLK) 4R dearadh 2/5, a chumasaíonn rialú agus aistriú gáis éagsúla, atá oiriúnach do riachtanais na gcóras aeroibrithe éagsúla. Rialaíonn an oibríocht tarraingt láimhe an t-athrú treo, rud a fhágann go bhfuil sé áisiúil d'oibreoirí an treo sreabhadh gáis a rialú de láimh le solúbthacht ard.
Nótaí: Ná téigh thar raon brú oibre rátáilte na comhla tarraingthe láimhe chun nach gcuirfear isteach ar shábháilteacht agus ar chobhsaíocht an táirge. Cásanna Úsáide: Úsáidte le haghaidh rialú gáis i gcórais gháis saotharlainne agus feidhmchláir dá samhail.
SIOMBAIL:
Cód ordaithe:
4R
2
10
08
MODEL:
SRAITH
FEIDHM:
MÉID AN PHORT:
Comhla láimhe 4L: 5/2
1:100 sraith
seasamh 10:2
100 sraith:06:G1/8
2:200 sraith
200 sraith:06:G1/8
3:300 sraith
200 sraith:08:G1/4
300 sraith:08:G1/8
300 sraith: 10:G3/8
|
mheán oibre |
Aer (scagtha trí scagaire os cionn 40μm) |
|
Gníomh |
Gníomh díreach láimhe |
|
bealaithe |
gan ghá |
|
Raon brú oibre MPa(psi) |
0∼0.8(0~114) |
|
Friotaíocht brú ráthaithe |
1.5MPa (215psi) |
|
Teocht oibre °C |
-20∼70 |
|
Ábhar coirp |
cóimhiotal alúmanaim |
|
samhail |
Trastomhas an chalafoirt |
Achar trasghearrtha sreafa mm² (luach CV) |
|
4R110- M5 |
M5 |
5.5(0.3) |
|
4R110-06 |
G1/8 |
12. 0(0.67) |
|
4R210-06 |
G1/8 |
14. 0(0.78) |
|
4R210-08 |
G1/4 |
16. 0(0.89) |
|
4R310-08 |
G1/4 |
25. 0(1.39) |
|
4R310-10 |
G3/8 |
30. 0(1.67) |
|
4R410-15 |
G1/2 |
50. 0(2. 79) |
