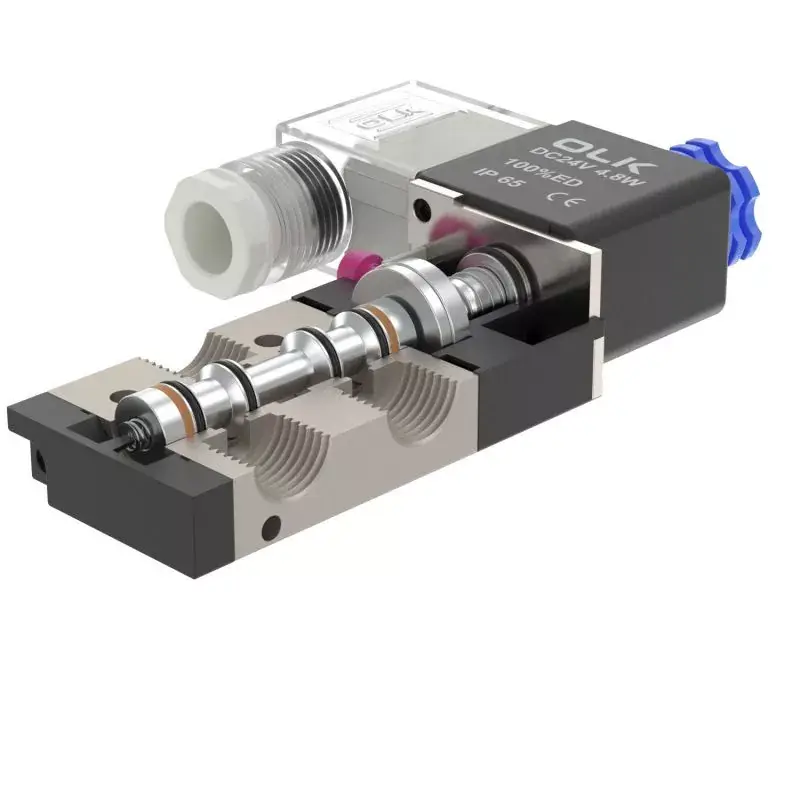

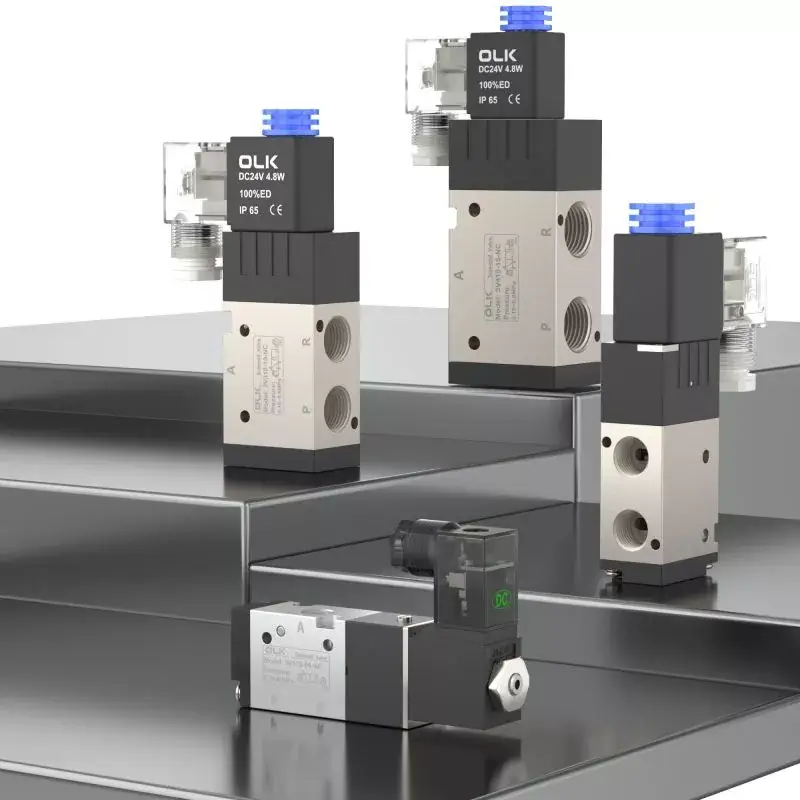

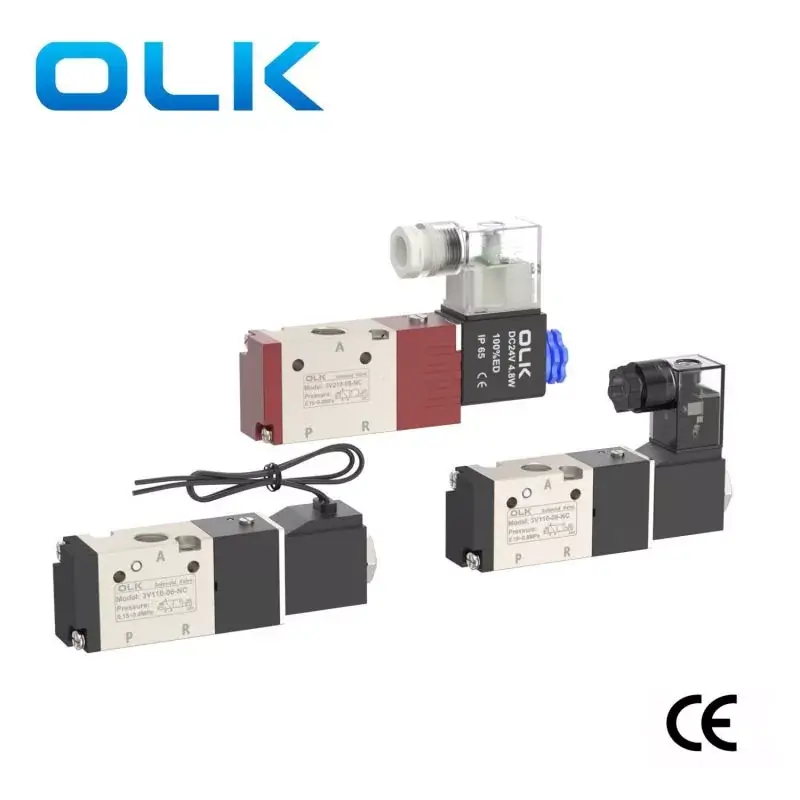

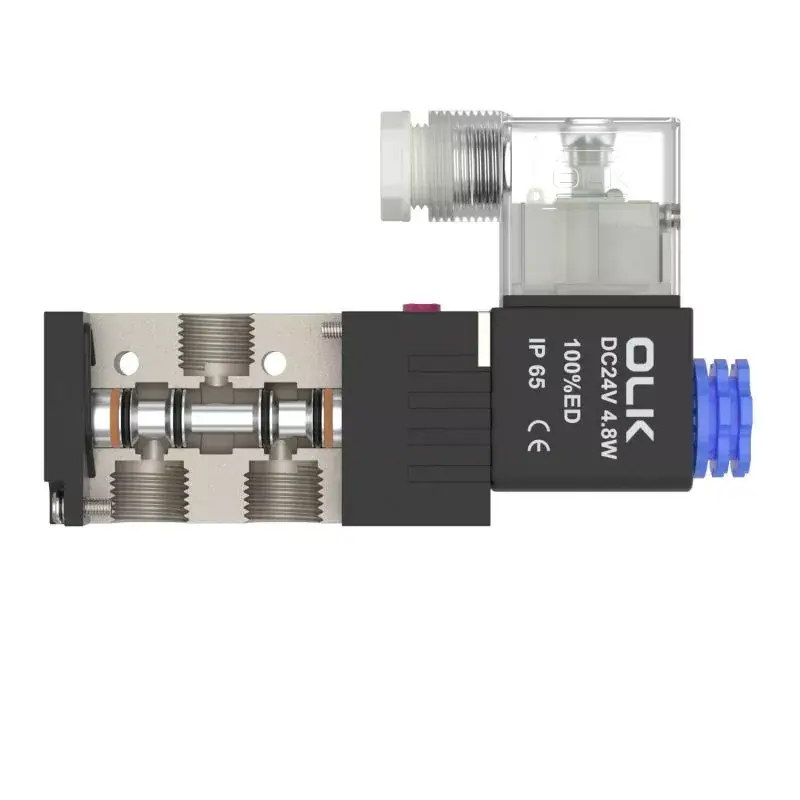

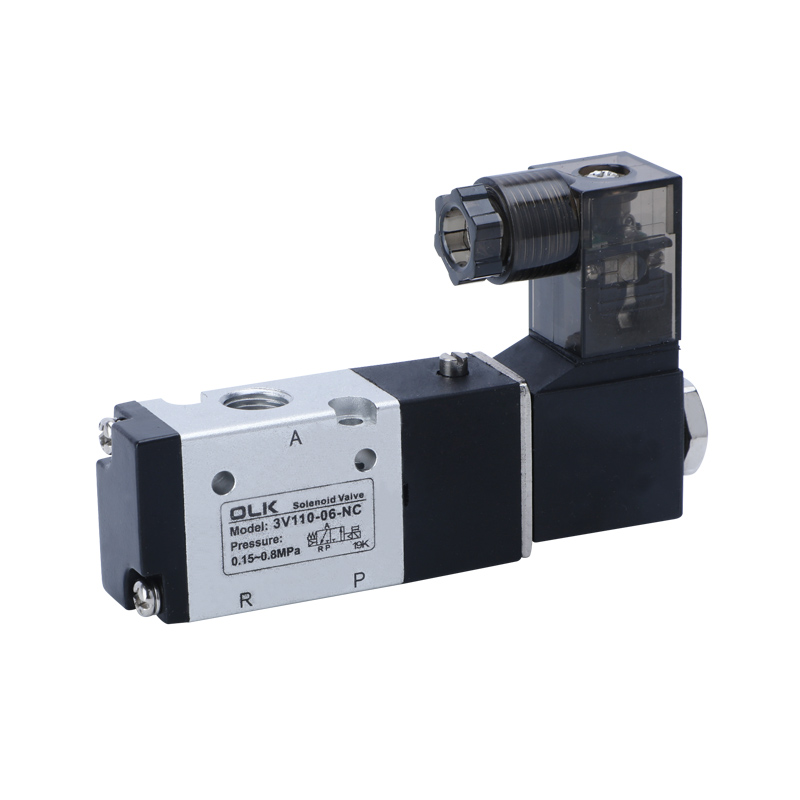

Baineann an Comhla Solenoid Sraith Ouleikai (OLK) 3V Bealach 3, leis an gcatagóir comhla treorach solenoid a oibrítear le píolótach, ina bhfuil luas freagartha tapa agus oibriú iontaofa, oiriúnach chun sorcóirí aonghníomhaithe a rialú. Tá an comhlacht comhla déanta as cóimhiotal alúmanaim ard-teocht-resistant creimeadh-resistant, rud a fhágann go bhfuil sé oiriúnach le húsáid i dtimpeallachtaí crua éagsúla.
Is féidir é a mheaitseáil le cásanna uathoibrithe tionsclaíocha, mar shampla rialú sreabhach agus comhshó ar línte táirgeachta uathoibrithe éagsúla, trealamh aeroibrithe, feistí leighis, etc.
SIOMBAIL:
Cód Ordú
3V
1
10
6
NÍL
A
Múnla
Cód
Cineál comhla
méid calafoirt
Cineál gnímh
Voltas
Níl: Cineál din
Comhla solenoid 3V :2 seasamh 3 bhealach
1:100 sraith

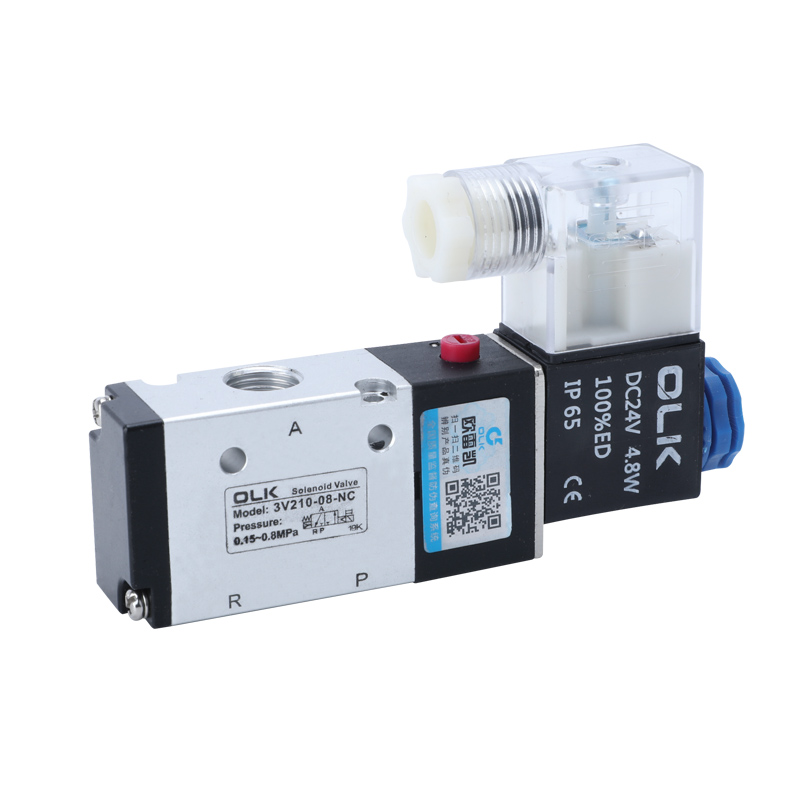

10: vlave solenoid aonair ag gníomhú di 3/2 bhealach
M5: M5
NÍL: dúnta de ghnáth
AC220V
L: Cineál líne
2:200 sraith

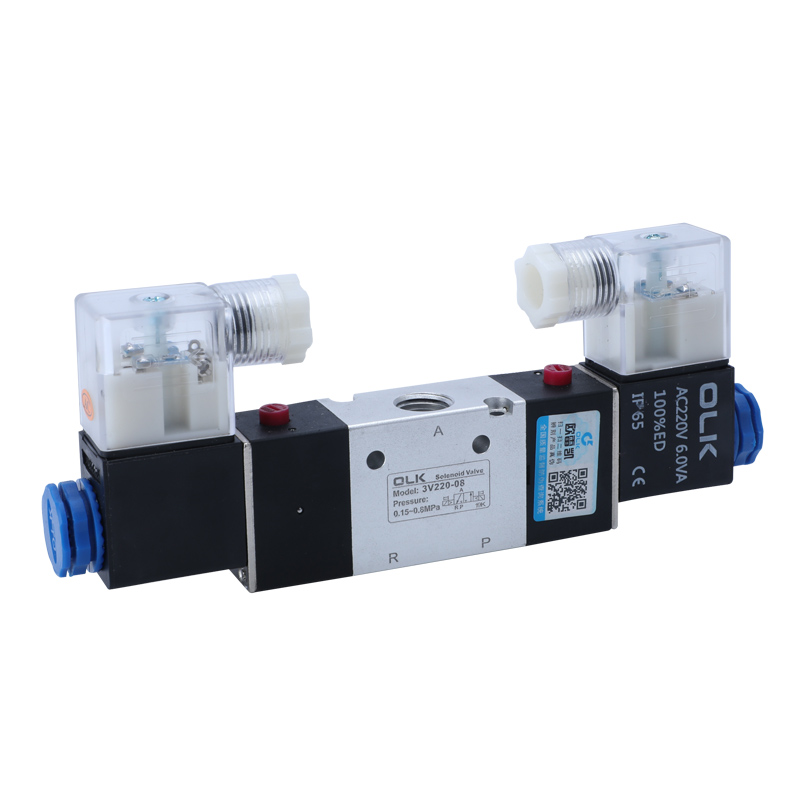

20: comhla solenoid ag gníomhú di dúbailte 3/2 bhealach
06:G1/8
NÍL: oscailte de ghnáth
AC110V
3:300 sraith
08:G1/4
AC24V
4:400 sraith
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. Cumraíocht atá ag gníomhú go díreach, athrú sofhreagrach;
2. Roghanna atá ar fáil do chineálacha dúnta de ghnáth agus de ghnáth oscailte;
3. Struchtúr stoptha comhaiseach, séalaithe den scoth, ráta sreafa mór;
4. Níl gá le lubrication ola;
5. Feistithe le gléas láimhe le haghaidh suiteáil éasca agus dífhabhtaithe;
6. Tá ilghráid caighdeánach voltais ar fáil le roghnú.
|
mheán oibre |
Aer (scagtha trí scagaire os cionn 40μm) |
|
Gníomh |
Cineál píolótach |
|
líon na bpost |
Dhá seasamh trí bhealach |
|
bealaithe |
gan ghá |
|
Raon brú oibre MPa(psi) |
0.15∼0.8(21~114) |
|
Friotaíocht brú ráthaithe |
1.5MPa (215psi) |
|
Ábhar coirp |
cóimhiotal alúmanaim |
|
Voltas Caighdeánach |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Úsáid raon voltais |
AC: ± 15％DC: ± 10％ |
|
leibhéal cosanta |
IP65 (DIN 40050) |
|
grád friotaíochta teasa |
Aicme B |
|
Cineál ceangail |
Cineál soicéad DIN, cineál asraonta |
|
Am excitation |
0.05 soicind nó níos lú |
|
samhail |
Trastomhas an chalafoirt |
Teocht oibre °C |
Minicíocht oibriúcháin MAX |
Achar trasghearrtha sreafa mm² (luach CV) |
tomhaltas cumhachta |
|
3V110- M5 |
M5 |
-20∼70 |
5 huaire/soicind |
5. 5(0.31) |
AC: 3VA DC: 3W |
|
3V120- M5 |
M5 |
-20∼70 |
5 huaire/soicind |
5. 5(0.31) |
AC: 3VA DC: 3W |
|
3V110-06 |
G1/8 |
-20∼70 |
5 huaire/soicind |
12. 0(0.67) |
AC: 3VA DC: 3W |
|

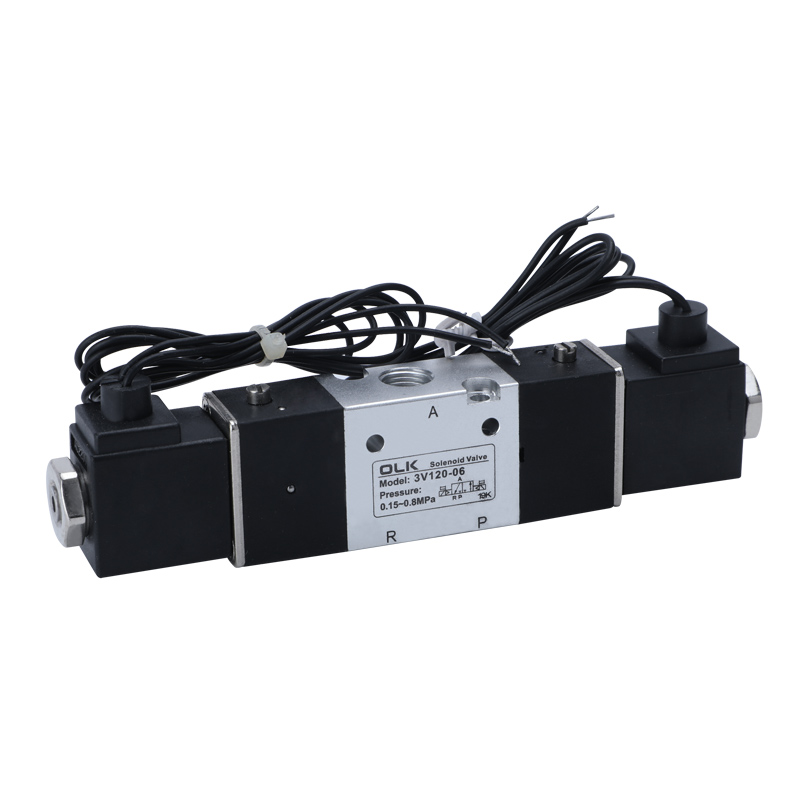

3V120-06 |
G1/8 |
-20∼70 |
5 huaire/soicind |
12. 0(0.67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Iontógáil=asraon=G1/8 |
-20∼70 |
5 huaire/soicind |
14. 0(0.78) |
AC: 6VA DC: 4.8W |
|
3V220-06 |
Iontógáil=asraon=G1/8 |
-20∼70 |
5 huaire/soicind |
14. 0(0.78) |
AC: 6VA DC: 4.8W |
|
3V210-08 |
Iontógáil=asraon=G1/4 |
-20∼70 |
5 huaire/soicind |
16. 0(0.89) |
AC: 6VA DC: 4.8W |
|
3V220-08 |
Iontógáil=asraon=G1/4 |
-20∼70 |
5 huaire/soicind |
16. 0(0.89) |
AC: 6VA DC: 4.8W |
|
3V310-08 |
Iontógáil=asraon=G1/4 |
-20∼70 |
5 huaire/soicind |
25. 0(1.39) |
AC: 6VA DC: 4.8W |
|
3V320-08 |
Iontógáil=asraon=G1/4 |
-20∼70 |
5 huaire/soicind |
25. 0(1.39) |
AC: 6VA DC: 4.8W |
|
3V310-10 |
Iontógáil=asraon=G3/8 |
-20∼70 |
5 huaire/soicind |
30. 0(1.67) |
AC: 6VA DC: 4.8W |
|
3V320-10 |
Iontógáil=asraon=G3/8 |
-20∼70 |
5 huaire/soicind |
30. 0(1.67) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
Iontógáil=asraon=G1/2 |
-5∼60 |
3 huaire/soicind |
50. 0(2.79) |
AC: 6VA DC: 4.8W |
|
3V420-15 |
Iontógáil=asraon=G1/2 |
-5∼60 |
3 huaire/soicind |
50. 0(2.79) |
AC: 6VA DC: 4.8W |
