Difríocht idir na Trí Chineál Comhla de 5/3Comhlaí Solenoid
Nuair a ordú 5/3comhlaí solenoid, seachas rialú leictreach aonair agus dúbailte, tá trí chumraíocht ann: C (lárionad dúnta dúbailte-solenoid 5/3 bealach), E (ionad sceite dúbailte-solenoid 5/3), agus P (brú dúbailte-solenoid5/3 bhealach ionad).
| 5/3 bealachcomhla solenoidsiombail | Cód ordú |
|
|
 |

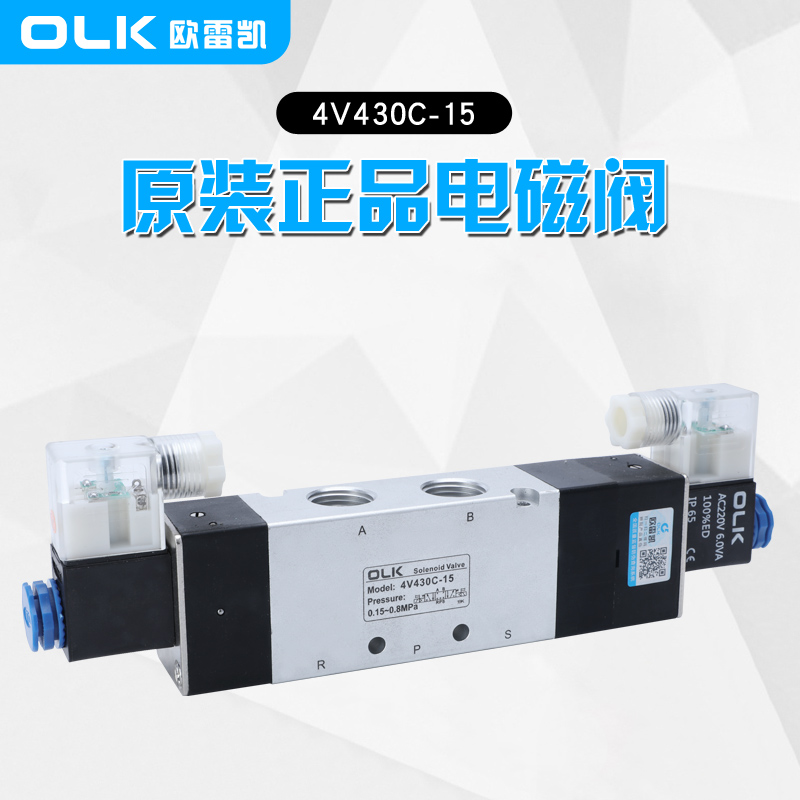

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Lárionad dúnta dúbailte solenoid 5/3 bhealach |
Comhla 5/3 i suíomh dúnta de ghnáth. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Lárionad sceite dúbailte solenoid 5/3 bhealach |
Comhla 5/3 i suíomh oscailte de ghnáth. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Lárionad brú dúbailte-solenoid5/3 bhealach |
Comhla 5/3 sa suíomh sceite. |
Brú ag Port P (Brú Soláthair):
Tagraíonn sé seo don bhrú ag calafort ionchuir na comhla solenoid (a lipéadaítear de ghnáth mar P). Is é an brú seo an fórsa tiomána chun an sreabhadh sreabhach a rialú nuair a osclaíonn nó a dhúnann an comhla.
I gcumraíocht an ionaid brú, tá an brú ag an gcalafort inlet (P) níos airde ná ag calafoirt eile (cosúil le A nó B), agus stiúrann an córas rialaithe an brú seo chuig an gcainéal cuí.
Sceite lárshuímh:
Déanann sé seo cur síos ar staid ancomhla solenoidnuair sa suíomh lár. I gcás comhlaí solenoid trí-shuíomh, nuair a bhíonn an spól sa lárshuíomh, féadfaidh gach calafort (cosúil le P, A, agus B) a bheith idirnasctha, nó d'fhéadfadh calafoirt shonracha cosán sceite a chruthú.
I gcumraíocht sceite lár-shuíomh tipiciúil, is féidir le brú ó chalafoirt A nó B filleadh ar an gcalafort sceite (de ghnáth lipéadaithe R nó T), ag scaoileadh brú. Úsáidtear an dearadh seo i roinnt feidhmchlár chun tógáil brú iomarcach a chosc sa chóras nuair nach bhfuil aon chomhartha rialaithe i láthair.
Ionad Dúnta:
I gcumraíocht an ionaid dúnta, tá gach calafort den chomhla solenoid séalaithe agus iad sa lárionad, rud a chiallaíonn nach féidir le haon sreabhach sreabhadh trí chalafoirt ar bith.
Úsáidtear an dearadh seo de ghnáth i gcásanna ina bhfuil sé riachtanach brú a choinneáil nó sreabhadh sreabhach nach dteastaíonn a chosc nuair a bhíonn an córas sa lárionad.
Achoimre:
Lárionad Brú: Tagraíonn sé don bhrú a chuirtear i bhfeidhm ag ancomhla solenoidinlet.
Lárionad Sceite: Déanann sé cur síos ar staid inar féidir sreabhach a ídiú ó chalafort amháin nó níos mó sa suíomh lár.
Lárionad Dúnta: Déantar cur síos ar staid ina bhfuil gach calafort séalaithe, rud a choscann sreabhadh sreabhach sa suíomh lár.
Buntáistí Comhla Solenoid 5/3 i gcomparáid le Comhla Solenoid 5/2:
Il-Roghanna Meánshuímh:
Tá trí shuíomh oibre ag comhla solenoid 5/3, agus tá an suíomh lár inchumraithe do stáit éagsúla (cosúil le brú, sceite nó dúnta).
Ceadaíonn an tsolúbthacht seo brú a choinneáil, brú sceite, nó an córas a shéaladh go hiomlán nuair a bhíonn an comhla díghníomhaithe nó i gcás éigeandála, ag tairiscint roghanna rialaithe níos mó d'iarratais éagsúla.
Sábháilteacht agus Rialú Feabhsaithe:
Is féidir leis an gcomhla solenoid 5/3 a roghnú brú nó brú sceite a choinneáil sa suíomh lár, ag soláthar cosaint in iarratais atá ríthábhachtach don tsábháilteacht i gcoinne gníomhartha neamhbheartaithe. Mar shampla, i gcás mainneachtain cumhachta nó caillteanas comhartha rialaithe, is féidir le roghnú lárionad cuí trealamh agus pearsanra a chosaint.
Ní féidir le comhla solenoid 5/2, nuair a chailltear comhartha, ach filleadh ar a suíomh bunaidh agus ní féidir leis cosaint den chineál céanna a thairiscint.
Tionchar Sorcóir a Chosc:
Is féidir seasamh lár comhla solenoid 5/3 a úsáid chun an tionchar ar an sorcóir a mhaolú nuair a bhíonn treoracha á athrú. Mar shampla, is féidir le suíomh lárchineáil sceite a roghnú scaoileadh brú páirteach a cheadú nuair a bhíonn treoracha á n-athrú, tionchar a sheachaint mar gheall ar stopadh nó tosú go tobann, rud a leathnaíonn saolré an trealaimh.
A 5/2comhla solenoidin easnamh ar an ngné seo, toisc nach féidir leis ach aistriú go tapa idir dhá threo, rud a d'fhéadfadh tionchar agus caitheamh ar an trealamh a chur faoi deara i gcásanna áirithe.
Conclúid:
Tugann an comhla solenoid 5/3 buntáistí suntasacha i solúbthacht, sábháilteacht, maolú tionchair, agus rialú casta i gcomparáid leis an gcomhla solenoid 5/2. Fágann sé sin go bhfuil sé an-luachmhar in iarratais a éilíonn modhanna oibriúcháin iolracha, sábháilteacht fheabhsaithe, agus tionchar laghdaithe trealaimh. Idir an dá linn, úsáidtear an comhla solenoid 5/2, lena struchtúr níos simplí agus costas níos ísle, de ghnáth i gcórais nach bhfuil gá le rialú casta.
-
