Brand:
OLKControl form:
Hand leverWorking mode:
5/2 way,5/3 wayOperating Method:
Manual return ,Spring return.Working Pressure:
0-0.8Mpa(-116psi)Port size:

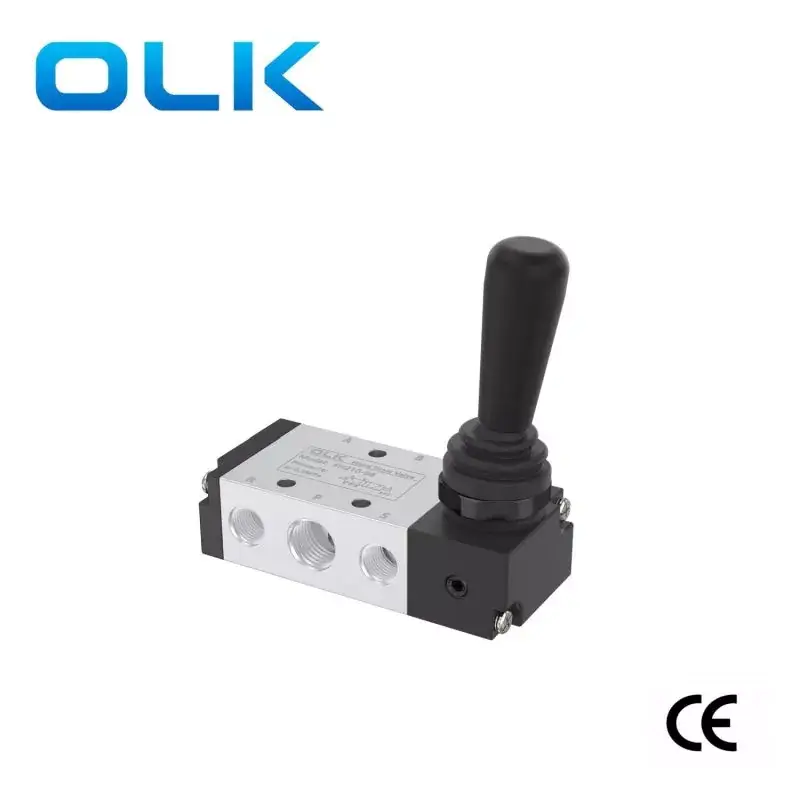

G1/8,G1/4,G3/8,G1/2Tugann an Ouleikai (OLK) 4H Series Lever Valve 5 Way oibriú simplí agus iontaofa, gan comhpháirteanna rialaithe leictreacha casta, ag cinntiú ard-iontaofacht agus oiriúnacht do chásanna rialaithe aeroibrithe bunúsacha. Is féidir le húsáideoirí an treo sreabhadh gáis a choigeartú tríd an comhla luamhán láimhe a oibriú de réir riachtanais iarbhír.
Comhlaí luamháin sraith 4H Cásanna Infheidhme: Feidhmchláir saotharlainne, amhail córais aeroibrithe saotharlainne, trealamh taighde, etc.
Nótaí: Má aimsítear aon neamhghnáchaíochtaí le linn úsáide, mar shampla sceitheadh gáis nó jamming comhla, le do thoil stop a úsáid láithreach agus déan teagmháil le pearsanra díolacháin cuideachta OLK le haghaidh seirbhíse iar-díola.
SYMBOL:
Cód ordú
4H
2
30C
08
MODEL:
CÓD:
CINEÁL comhla:
MÉID AN PHORT:
4H: Comhla láimhe comhla luamhán Athshocraigh
2:200 sraith
Comhla 10:5/2 bhealach
200 sraith:06:G1/8

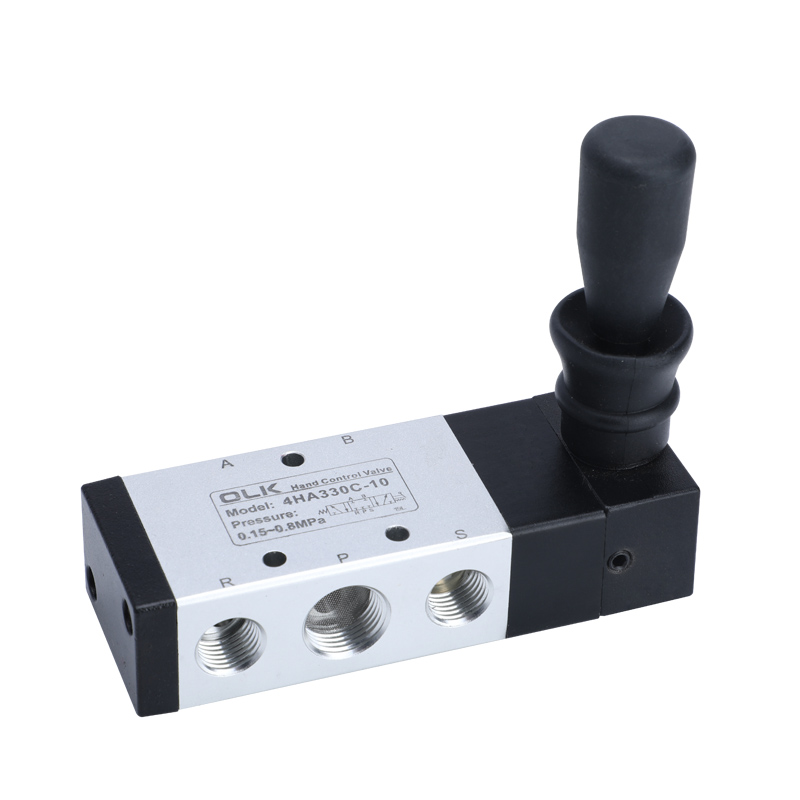

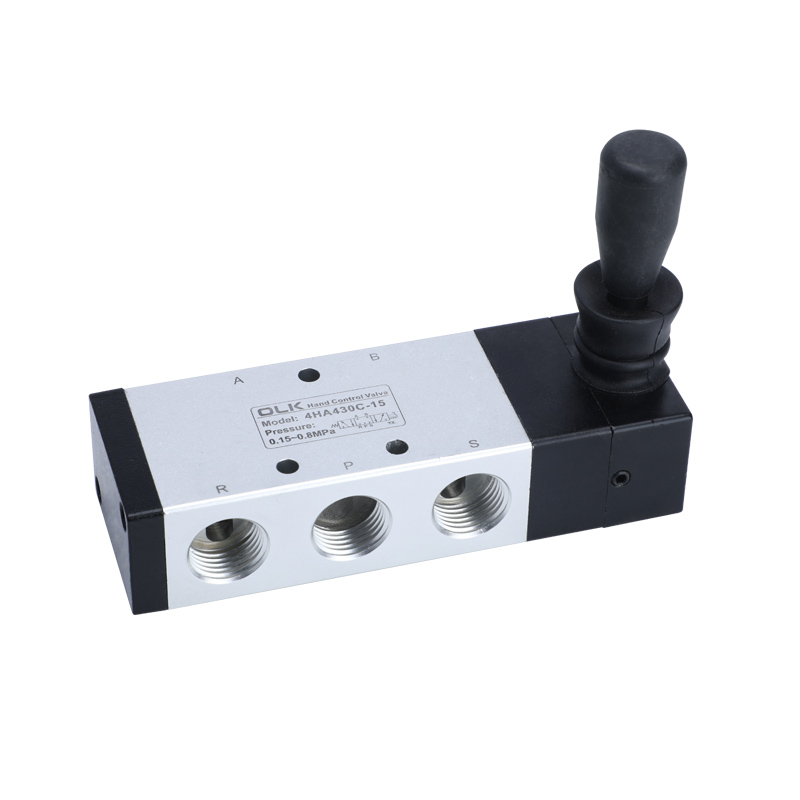

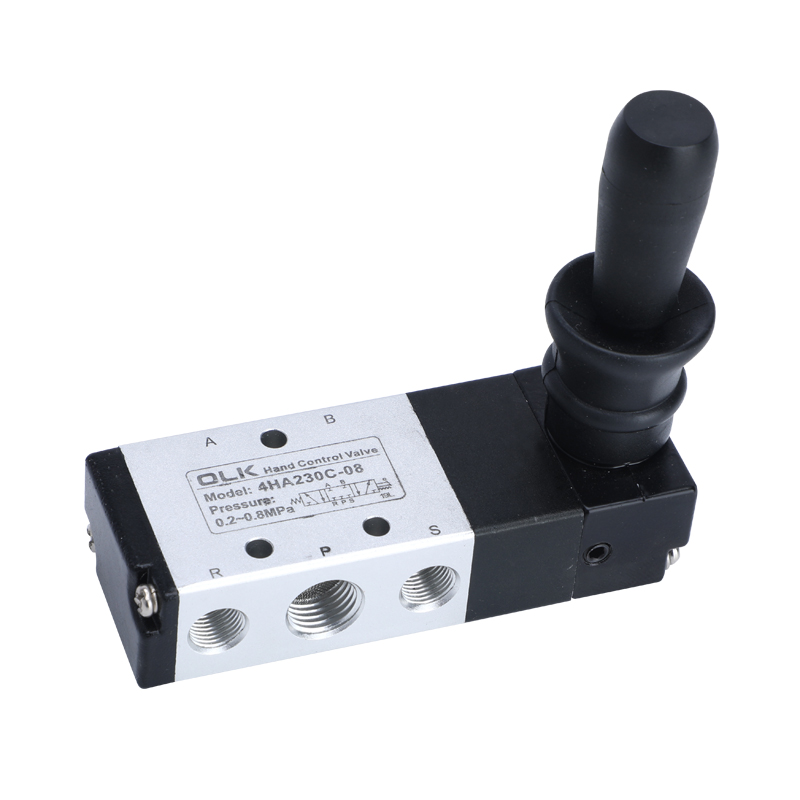

4HA: Comhla láimhe comhla luamhán fillte earrach
3:300 sraith
30C: 5/3 bhealach, 3 suíomh dúnta lár
200 sraith:08:G1/4
30E: 5/3 bhealach, 3 seasamh lár sceite
300 sraith: 08: G1/8
30P: 5/3 bhealach, 3 seasamh lárionad brú
300 sraith: 10: G3/8
1. Oibriú láimhe, gníomhú rianúil, suíomh beacht agus iontaofa;
2. Struchtúr loine-cineál, ina saothraítear rónta den scoth, méid dlúth, meáchan éadrom, suiteáil éasca agus disassembly;
3. Déantar an poll istigh a phróiseáil le teicníc speisialta, rud a fhágann go bhfuil friotaíocht íseal frithchuimilte agus saol seirbhíse fada;
4. Níl gá le lubrication ola;
5. Feidhmiúlacht suiteála painéil, suiteáil éasca agus áisiúil, ag freastal ar riachtanais éagsúla na gcustaiméirí.
1) Fostaíonn an comhla láimhe athshocraithe trí-shuíomh cúig-chalafort suíomh liathróid cruach earrach, rud a éascaíonn athrú. Bí cúramach le do thoil gan fórsa iomarcach a chur i bhfeidhm le linn oibríochta, mar go bhféadfadh suíomhanna rialaithe míchearta agus gníomhartha neamhbheartaithe a bheith mar thoradh air seo.
2) Nuair a bheidh tú gléasta le painéal, is féidir leat an spásálaí a bhaint nó a choinneáil bunaithe ar an gcás ar leith.
3) Téigh i gcomhairle leis an léaráid le haghaidh cur chuige suiteála éagsúla.
Nóta Speisialta: Nuair a dhéantar an painéal a dhaingniú, smaoinigh ar thiús an phláta gléasta agus trastomhas an poll gléasta.
|
mheán oibre |
grade ng paglaban sa init |
|
Gníomh |
Rialú díreach láimhe |
|
bealaithe |
gan ghá |
|
Raon brú oibre MPa(psi) |
0∼0.8(0~114) |
|
Friotaíocht brú ráthaithe |
1.5MPa (215psi) |
|
Teocht oibre °C |
-20∼70 |
|
Ábhar coirp |
cóimhiotal alúmanaim |
|
samhail |
Trastomhas an chalafoirt |
líon na bpost |
Achar trasghearrtha sreafa mm² (luach CV) |
|

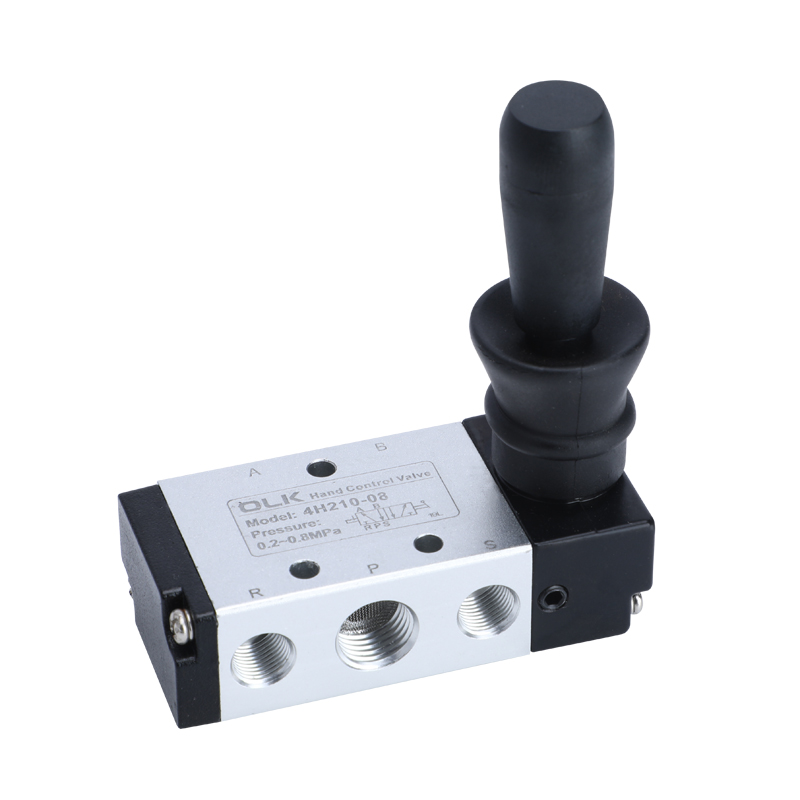

4H210-06 |
Iontógáil=asraon=G1/8 |
2 seasamh 5 bhealach |
14. 0(0.78) |
|
4H230C-06 |
Iontógáil=asraon=G1/8 |
Trí seasamh cúig bhealach |
12. 0(0.67) |
|
4H230E-06 |
Iontógáil=asraon=G1/8 |
Trí seasamh cúig bhealach |
12. 0(0.67) |
|
4H230P-06 |
Iontógáil=asraon=G1/8 |
Trí seasamh cúig bhealach |
12. 0(0.67) |
|
4H210-08 |
Iontógáil=asraon=G1/4 |
2 seasamh 5 bhealach |
16. 0(0.89) |
|
4H230C-08 |
Iontógáil=asraon=G1/4 |
Trí seasamh cúig bhealach |
12. 0(0.67) |
|
4H230E-08 |
Iontógáil=asraon=G1/4 |
Trí seasamh cúig bhealach |
12. 0(0.67) |
|
4H230P-08 |
Iontógáil=asraon=G1/4 |
Trí seasamh cúig bhealach |
12. 0(0.67) |
|
4H310-08 |
Iontógáil=asraon=G1/4 |
2 seasamh 5 bhealach |
25. 0(1.39) |
|
4H330C-08 |
Iontógáil=asraon=G1/4 |
Trí seasamh cúig bhealach |
18.0(1.00) |
|
4H330E-08 |
Iontógáil=asraon=G1/4 |
Trí seasamh cúig bhealach |
18.0(1.00) |
|
4H330P-08 |
Iontógáil=asraon=G1/4 |
Trí seasamh cúig bhealach |
18.0(1.00) |
|

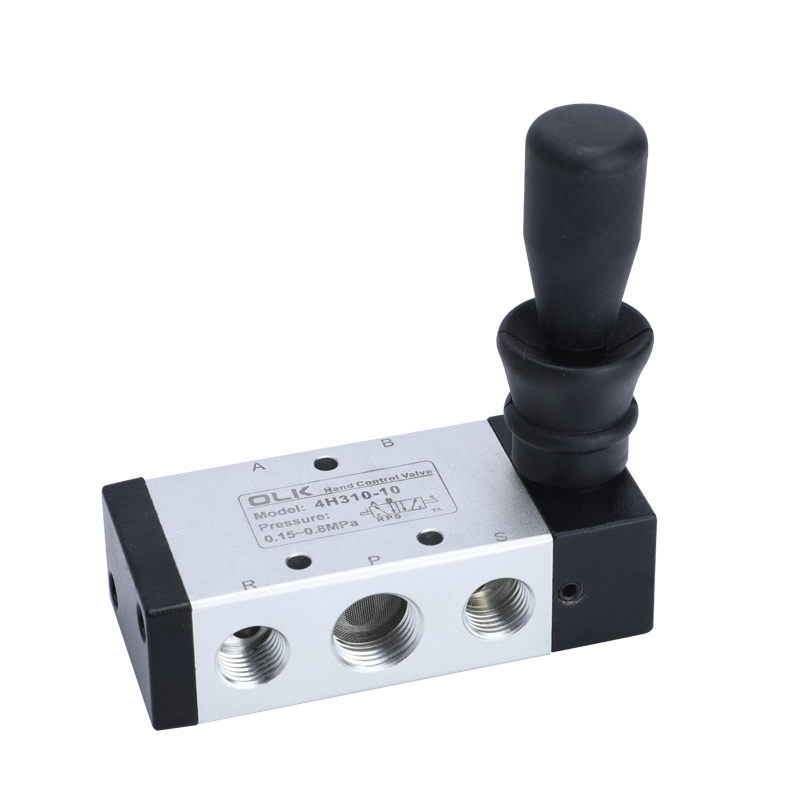

4H310-10 |
Inlet=Asraon=G3/8 Sceite=G1/4 |
2 seasamh 5 bhealach |
30. 0(1.67) |
|
4H330C-10 |
Inlet=Asraon=G3/8 Sceite=G1/4 |
Trí seasamh cúig bhealach |
18.0(1.00) |
|
4H330E-10 |
Inlet=Asraon=G3/8 Sceite=G1/4 |
Trí seasamh cúig bhealach |
18.0(1.00) |
|
4H330P-10 |
Inlet=Asraon=G3/8 Sceite=G1/4 |
Trí seasamh cúig bhealach |
18.0(1.00) |
|

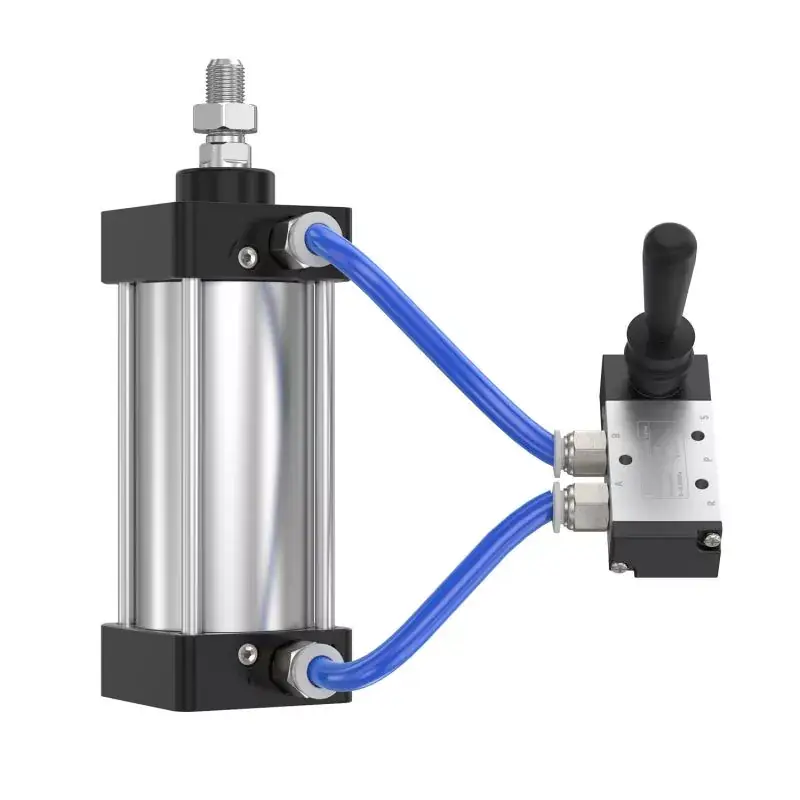

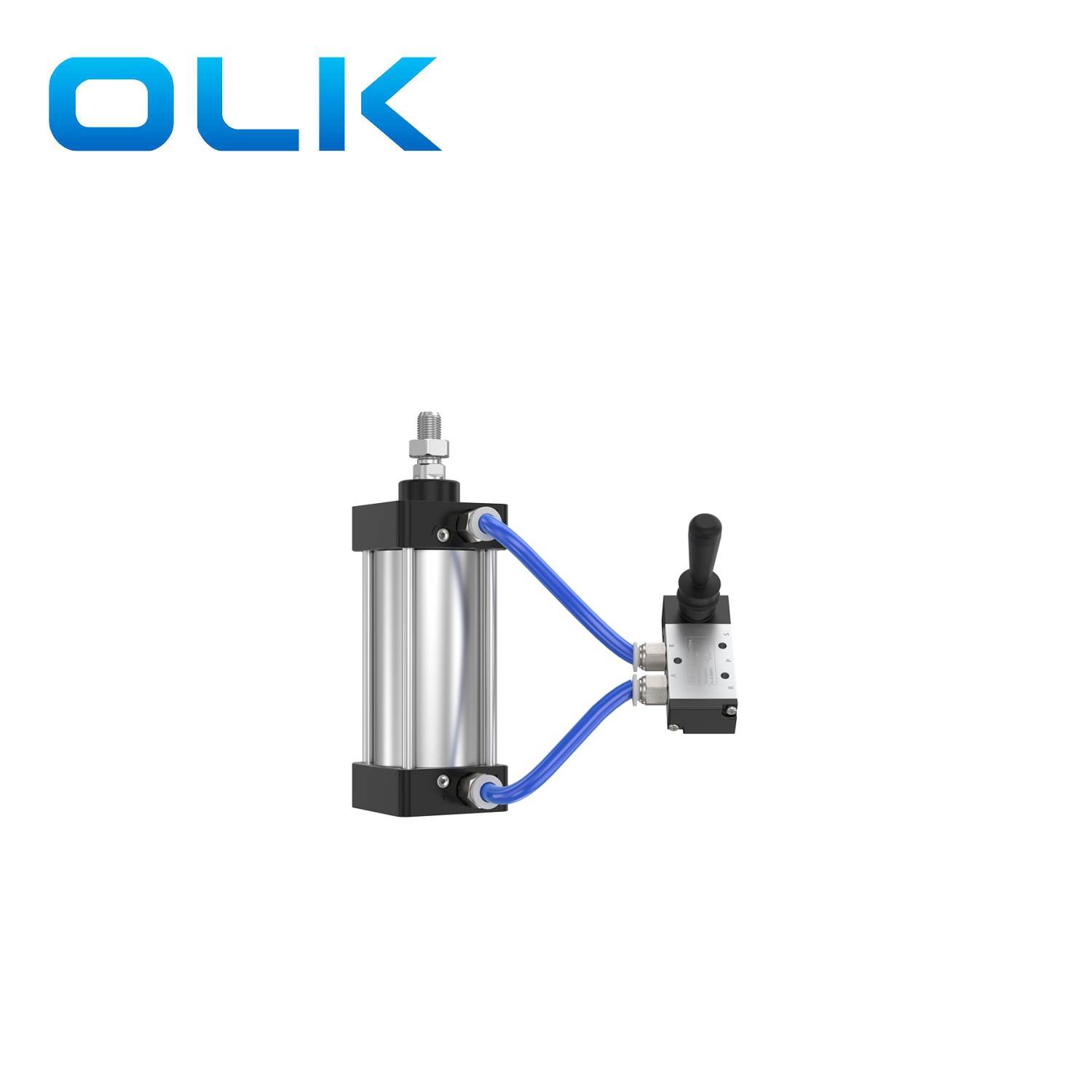

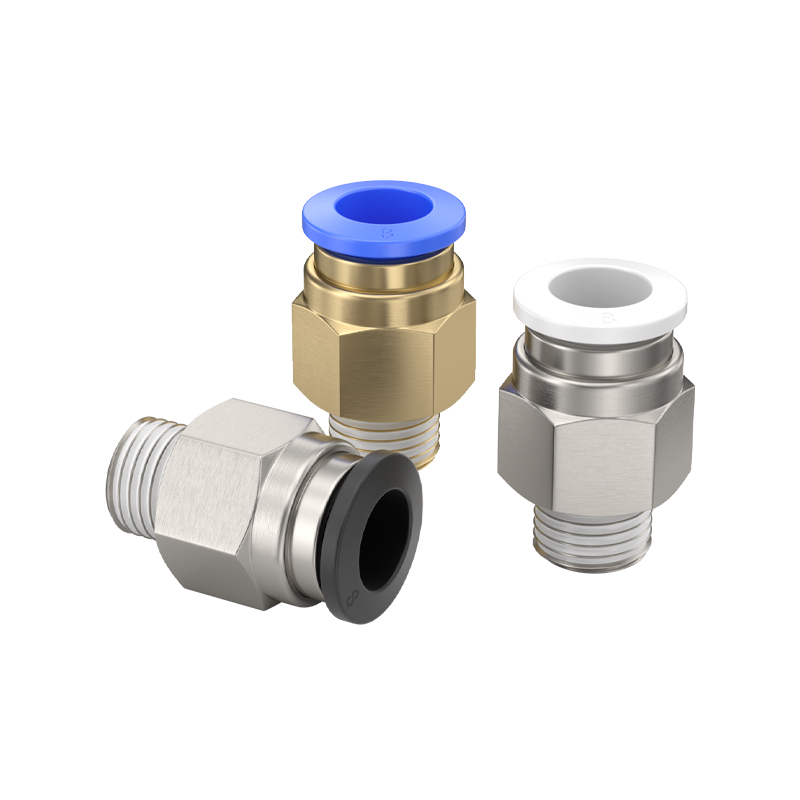

Gabhálais ghaolmhara le haghaidh comhla luamhán láimhe 4H: Feistis & sorcóirí aeir |
|||
 |
 |
 |
 |
|
|

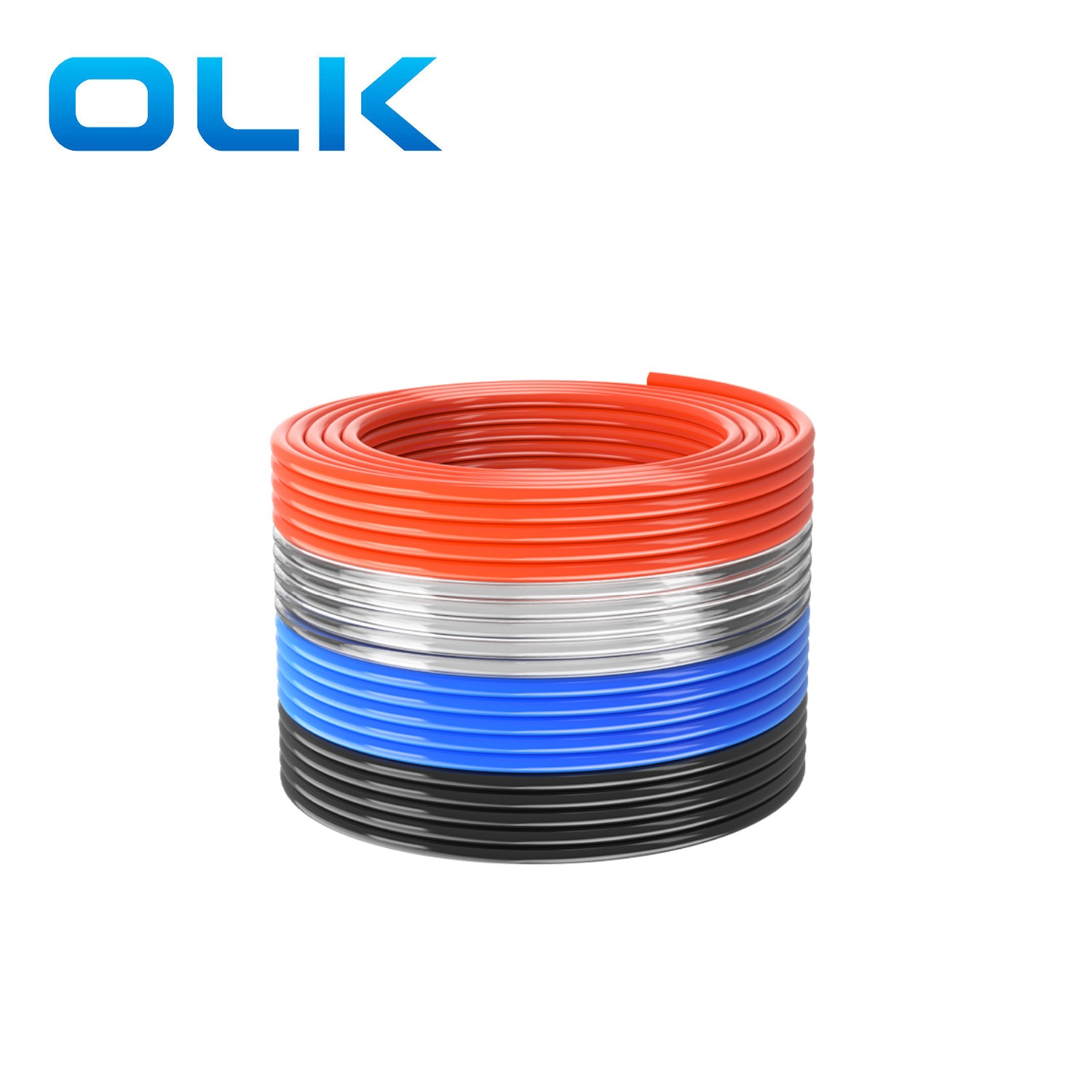

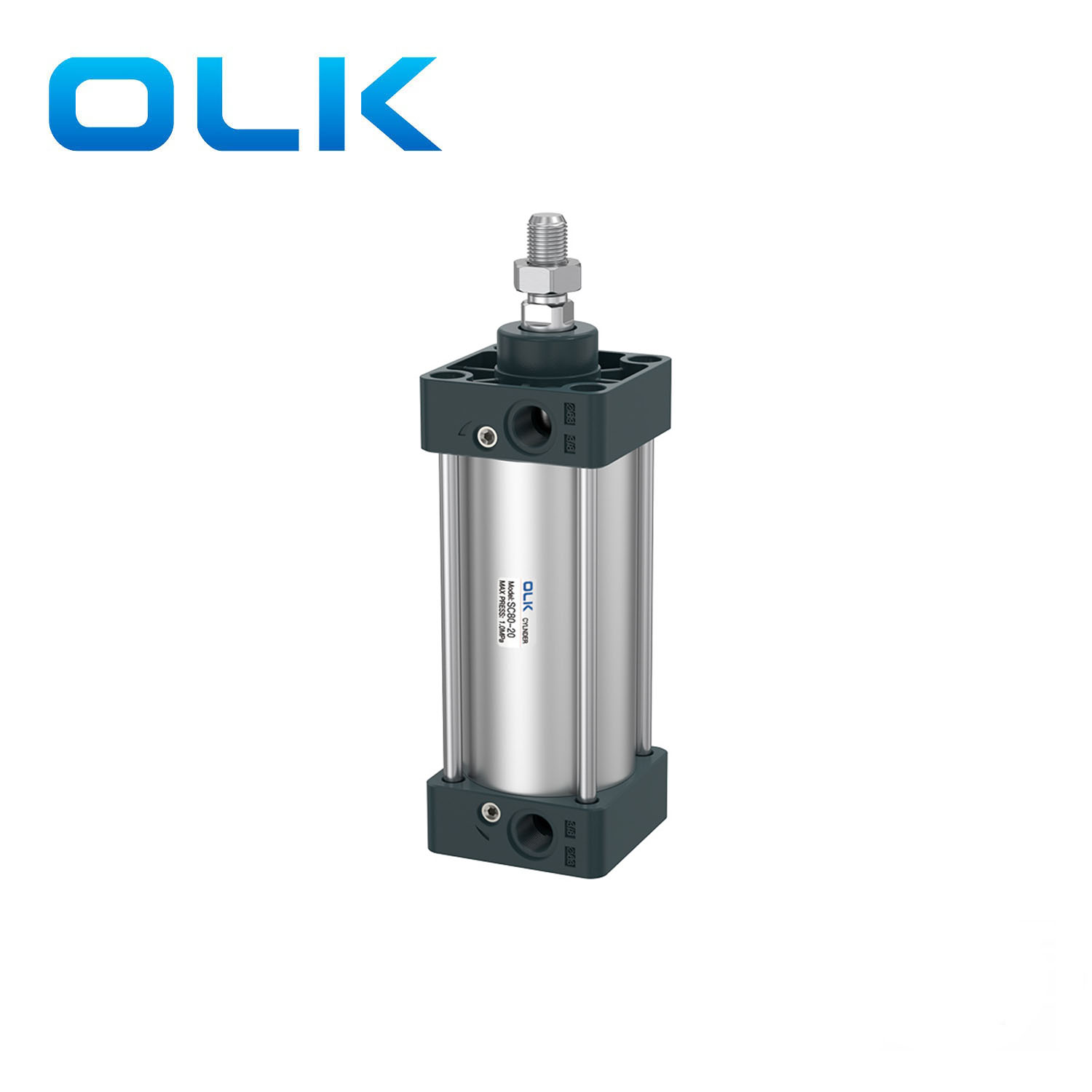

Sorcóir caighdeánach sraith SC | Feadán PU | Feistiú ríomhaire |
