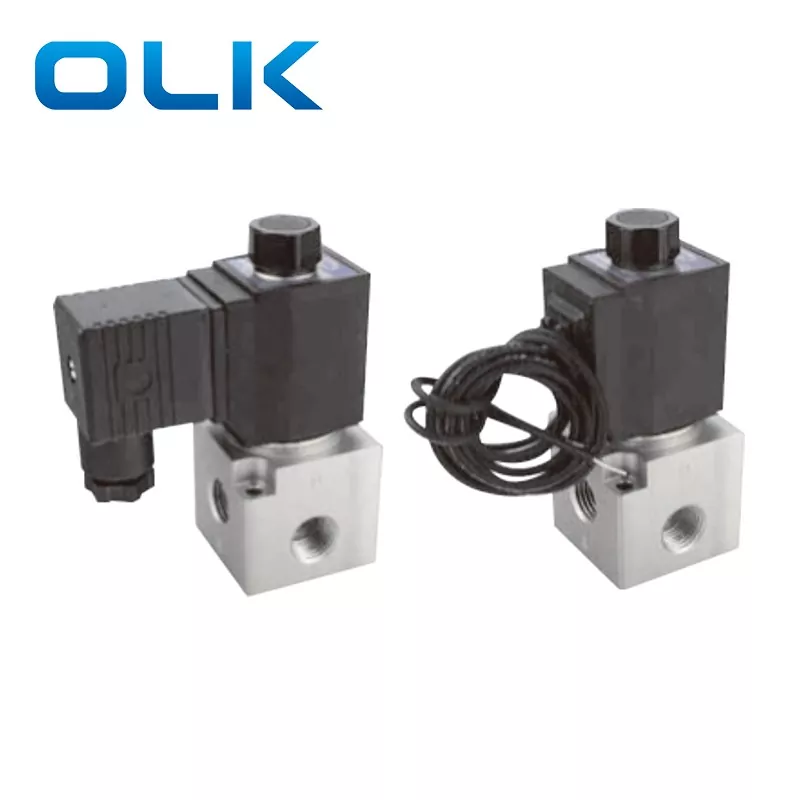

Is comhla 2-shuíomh, 3-bhealach é an comhla solenoid ard-sreafa 3V3 le dearadh gníomhú díreach, ag soláthar freagra níos tapúla agus minicíocht aistrithe níos airde ná comhlaí píolótach-oibrithe. Tacaíonn a chomhlacht cóimhiotal alúmanaim láidir le sruth aeir ard agus brú níos airde, agus is féidir é a úsáid freisin le hiarratais i bhfolús. Áirítear ar na roghanna coil solenoid DC12V, DC24V, AC110V, nó AC220V, ag cinntiú oibriú cobhsaí agus íogair.
Tá an comhla solenoid ard-sreafa 3V3 seo oiriúnach do chórais aeroibrithe meánmhéide go mór, go háirithe le haghaidh il-sorcóirí a oibríonn le chéile nó córais a dteastaíonn ard-sreabhadh aeir orthu. Mar gheall ar a ghnáthdhúnadh (NC), ar oscailt de ghnáth (NÍL), agus ar chumraíochtaí dúbailte solenoid tá sé iontach do línte uathoibrithe, meaisíní pacáistithe, trealamh priontála, agus innealra próiseála bia. Déanann a fhreagairt thapa agus bheacht é a idirdhealú ó chomhlaí beaga cosúil leis an 3V2.
Struchtúr 1.Direct-gníomhú di le lascadh íogair.

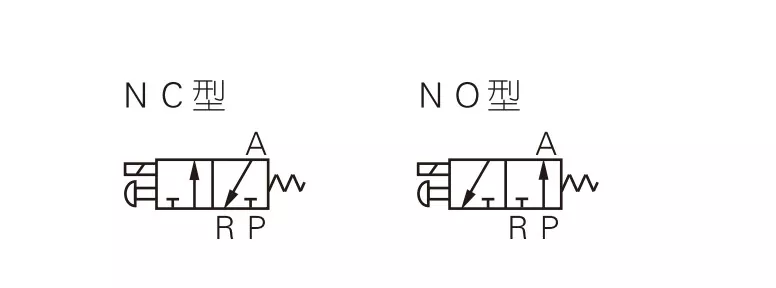

2.Normally dúnta (NC) agus de ghnáth oscailte (NÍL) cineálacha ar fáil.
Dearadh stoptha 3.Coaxial le haghaidh dea-shéalaithe agus sreabhadh mór.
4.Ní gá lubrication.
5.Equipped le sárú láimhe le haghaidh suiteáil agus tástáil éasca.
Roghanna voltas caighdeánach 6.Multiple ar fáil.
|
Cód ordú |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Múnla |
Cód |
|
Méid an phoirt |
Cineál aisteoireachta |
Voltas caighdeánach |
Iontráil leictreach |
Cineál snáithe |
|
|
3V:2 seasamh 3 bhealach |
3:3 sraith |
|
08:G1/4 |
NC: dúnta de ghnáth
|
A: AC220V |
Bán: DO chineál |
Bán: G
|
|
|
|
|
|
|
NÍL: osclaítear go hiondúil |
B: DC24V |
I: Cineál líne |
T:NPT |
|
|
|
|
|
|
|
Bán: G |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Múnla |
3V3-08 |
|
Meán Oibre |
Aer (scagtha le scagaire 40 μm nó os a chionn) |
|
Cineál Gníomhach |
Gníomhú Díreach |
|
Méid an Phoirt* |
G1/4 |
|
Seasamh & Bealach |
2 phost 3 bhealach |
|
Réimse Éifeachtach |
11 mm²(Cv = 0.62) |
|
Bealadh |
Ní gá |
|
Raon Brú Oibriúcháin |
0 ~ 0.8 MPa (0 ~ 114 psi) |
|
Brú Cruthúnas |
1.5 MPa (215 psi) |
|
Teocht Oibriúcháin (℃) |
-20 ~ 70 |
|
Ábhar Coirp |
Cóimhiotal Alúmanam |
|
Voltas caighdeánach |
AC220V AC110 AC24V DC24V DC12V |
|
Raon Voltas |
AC: ± 15% DC : ± 10% |
|
Tomhaltas Cumhachta |
AC: 10VA DC: 6.5W |
|
Aicme Cosanta |
IP65(DIN40050) |
|
Grád Insliú |
Leibhéal B |
|
Cineál Ceangail |
Cineál breiseán DIN/Cineál Líne |
|
Min.Excitation Am |
0.05 Soic |
|
Mír |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
Bealadh |
3V3-08 |
|
Meán Oibre |
Aer |
Aer, Uisce, Ola |
Aer |
Aer |
|
IP65(DIN40050) |
NC |
NC/UIMH |
NÍL/NC |
NÍL/NC |
|
Cineál Gníomhachtaithe |
Gníomhú Díreach |
Gníomhú Díreach |
Gníomhú Díreach |
Gníomhú Díreach |
|
Méid an Phoirt |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Seasamh & Bealach |
3 Poirt 2 Seasamh |
2 Port 2 Seasamh |
3 Poirt 2 Seasamh |
3 Poirt 2 Seasamh |
|
Bealadh |
Ní theastaíonn |
Ní theastaíonn |
Ní theastaíonn |
Ní theastaíonn |
|
Brú Oibre |
0–0.7 MPa |
0–0.7 MPa |
0–0.8 MPa |
0–0.8 MPa |
|
Brú Cruthúnas |
1.2 MPa |
1.5 MPa |
1.2 MPa |
1.2 MPa |
|
Méid Orifice |
φ1.2 mm |
φ2.5 mm |
Φ3.2 mm/φ3.4 mm |
Φ11 mm (sreabhadh mór aeir) |
C: Cad é an difríocht is mó idir comhla solenoid 3V2 agus 3V3?
A: 3V2: sreabhadh lár, oireann do chóras rialaithe aeroibrithe beag
3V3: sreabhadh ard, oireann do shorcóirí iolracha nó feidhmeanna ard-sreafa.
Difríocht struchtúir: Tá comhlacht níos mó ag 3V3 agus is féidir le brú agus sreabhadh níos airde a láimhseáil.
C: Cad é méid orifice comhla solenoid 3V3?
A: Is é méid orifice comhla 3V3-08 ná 11mm
C: Cé na táirgí is féidir a chur in ionad OLK 3V3?
A: Is féidir le OLK 3V3 comhlaí solenoid sraith AIRTAC 3V3 a athsholáthar leis an bhfeidhm chéanna agus sonraíochtaí comhchosúla.
