AIRTAC CINEÁL M5 sraith comhla cnaipe meicniúil 5/2 bhealach manufacutered ag OLK aeroibrithe company.M5 comhla meicniúil colún sleamhnáin structure.The calafoirt sceite atá suite ar an comhla body.M5 comhla cnaipe beidh níos éasca a shuiteáil an muffler chun torann agus truailliú a laghdú .An Sraith M5 Meicniúla Comhla Rialaithe Button 5 Bealach, cé go dtugann an M5-210 snáitheanna comhéadan G1/8 agus G1/4.
siombail:
Cód ordú
M5
PM
210
06
R
Cineál cnaipe
Cód
MÉID AN PHORT
Dath cnaipe
Cineál M5:M
B: Bunchineál (M5B)
110:110 sraith rialú aonair
100:06:G/18
PL:DEARG
C: Cineál Láimhseála Fada (M5C)
210:210 sraith rialú aonair
200:06:G1/8
PP/PF/PM/HS:DEARG,GLAS,DUBH
D: Cineál Láimhe Gearr (M5D)
200:08G1/4
R: Cineál Luamháin Rollóra (M5R)
L: Cineál Luamhán Rollóra Aontreoch (M5L)
Y: Cineál Lámh Rocker (M5Y)
PM: Cineál Cnaipe Ceann Muisiriún (M5PM)
PP: Cineál Cnaipe Ceann Ardaithe (M5PP)
PF: Cineál Cnaipe Ceann Maol (M5PF)
PL: Cineál Cnaipe Tionchair Stop Éigeandála (M5PL)
HS: Cineál Roghnóra (M5HS)

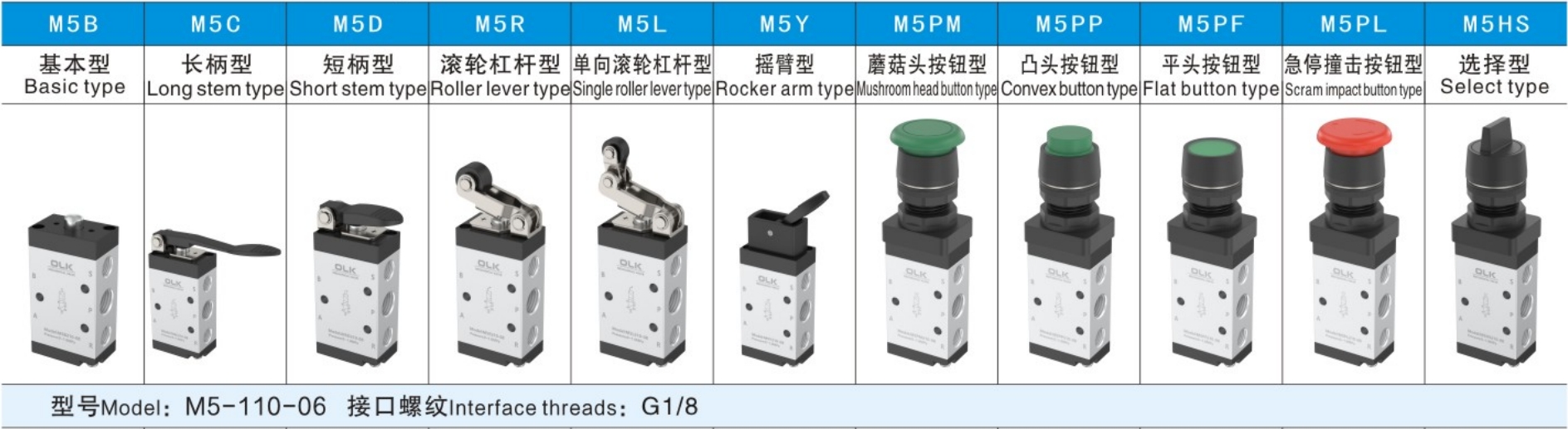

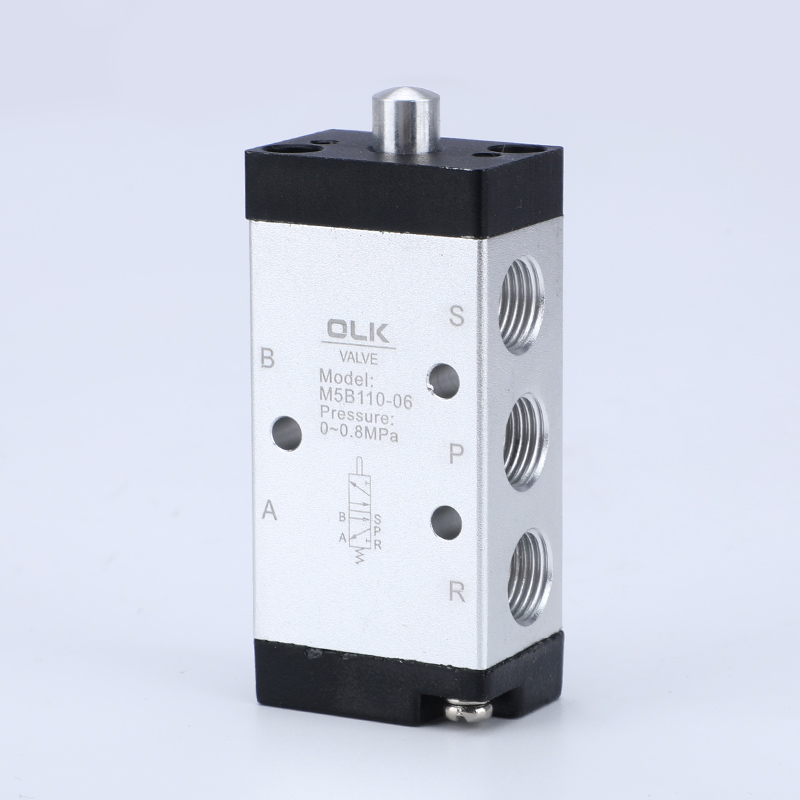

- Bunchineál (M5B)

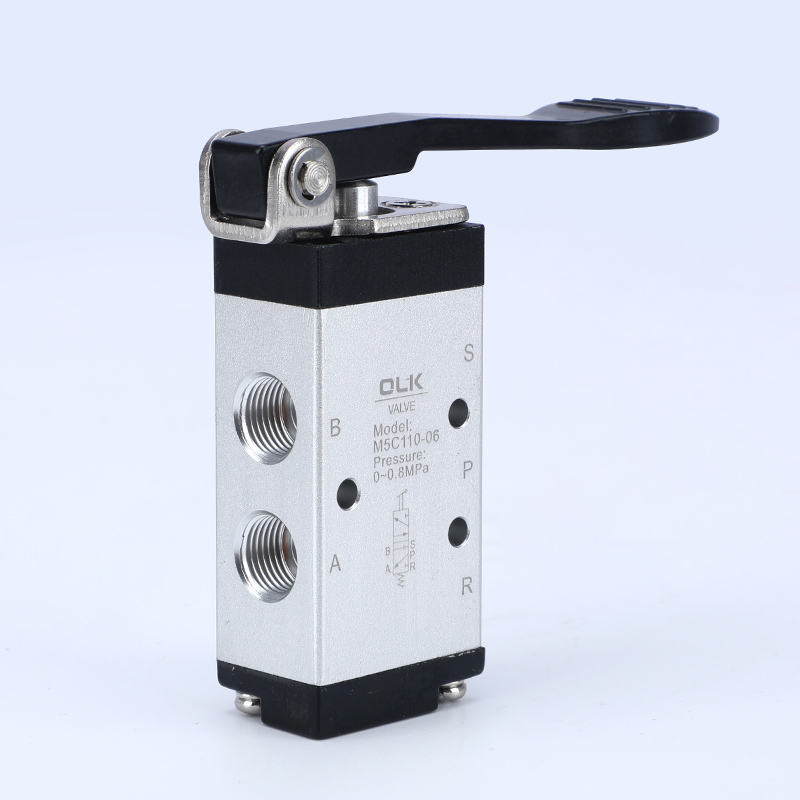

- Cineál Láimhseála Fada (M5C)

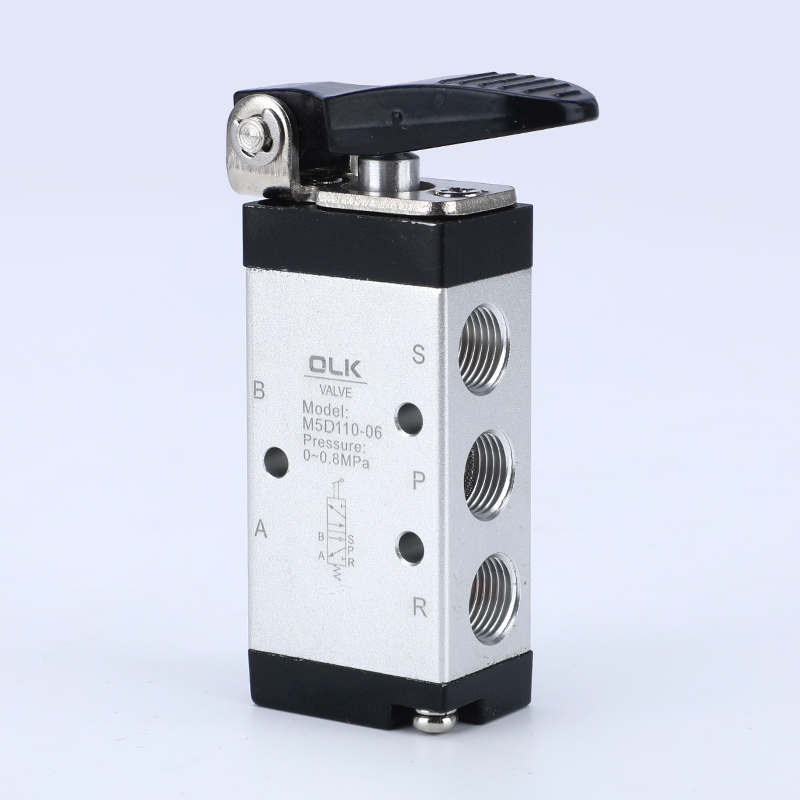

- Cineál Láimhe Gearr (M5D)

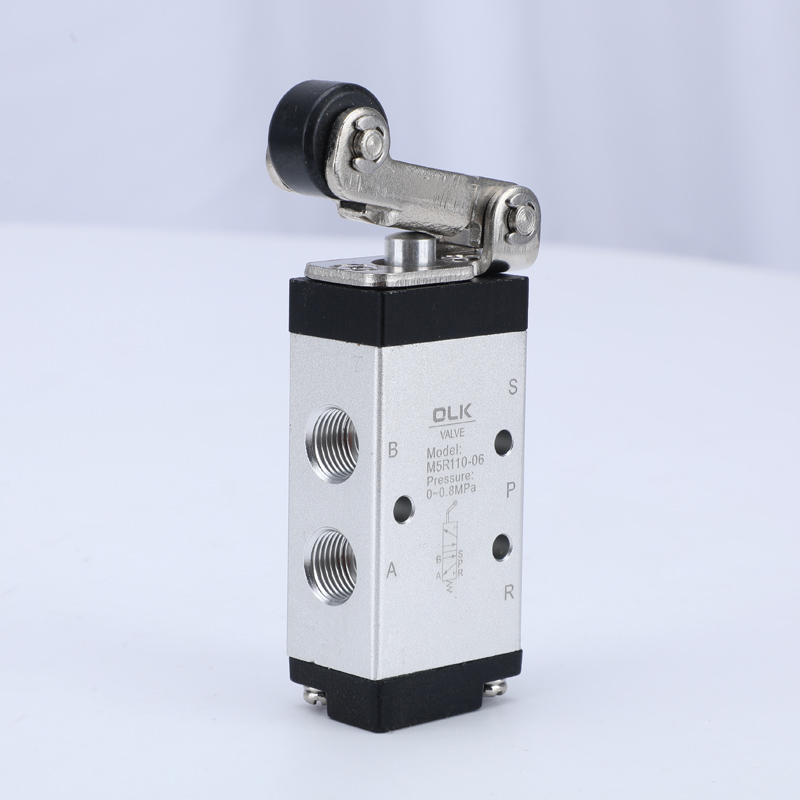

- Cineál luamhán sorcóir (M5R)

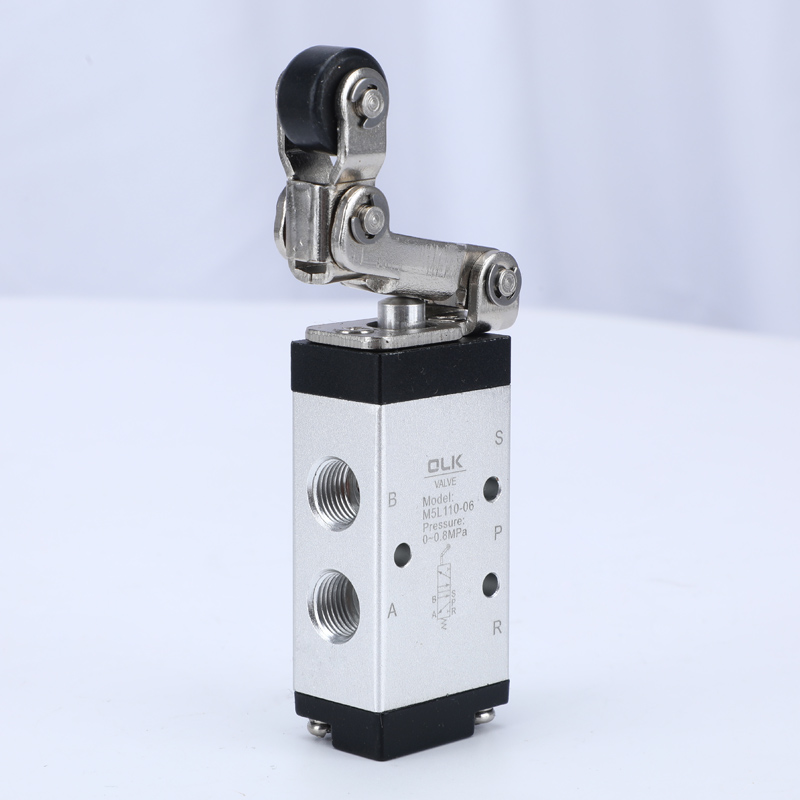

- Cineál Luamhán Rollóra Aontreoch (M5L)

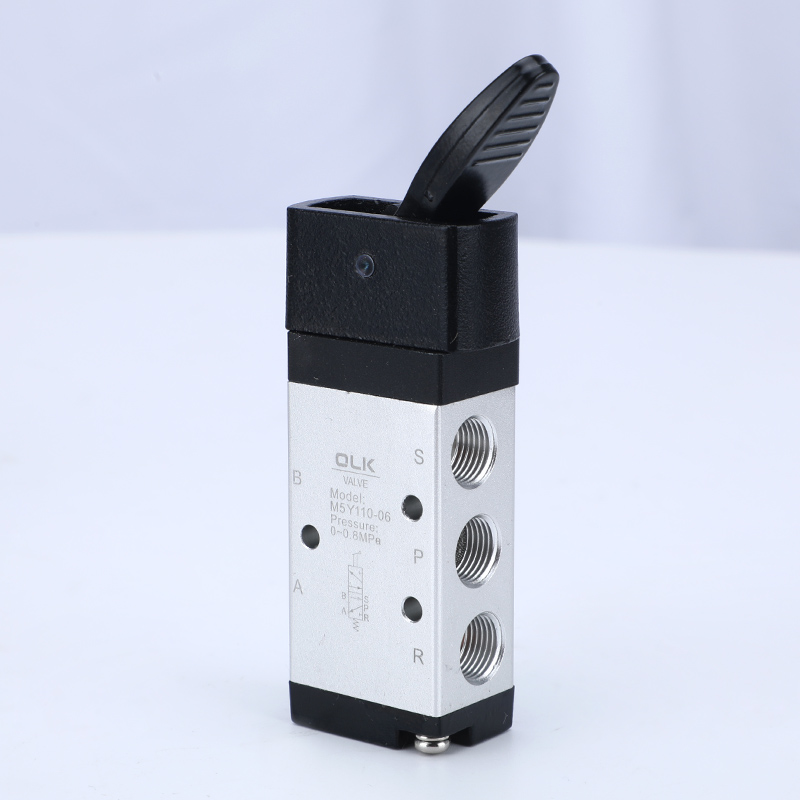

- Cineál Lámh Rocker (M5Y)

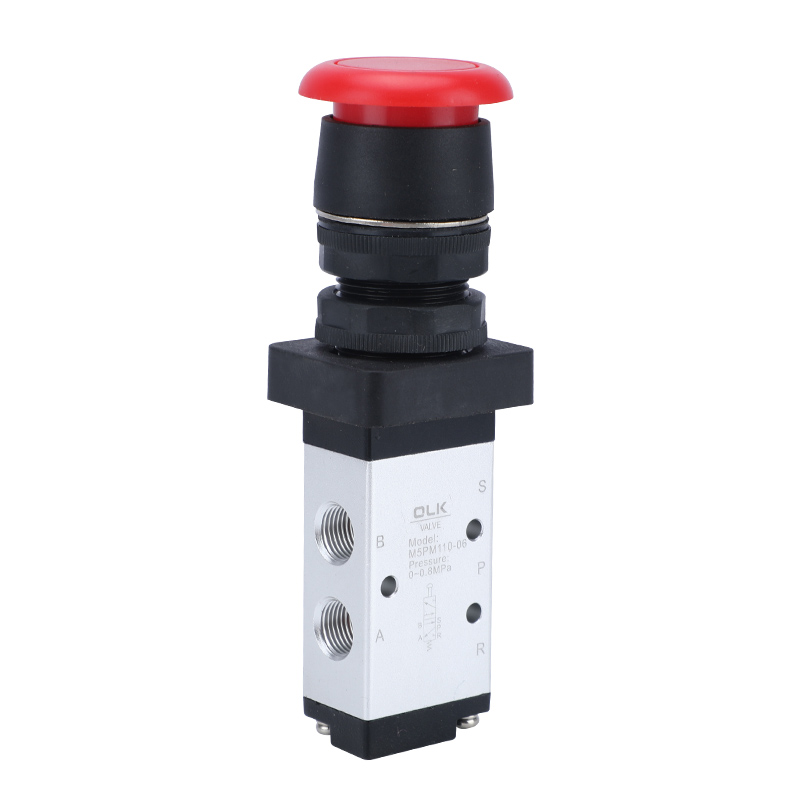

- Cineál Cnaipe Ceann Muisiriún (M5PM)

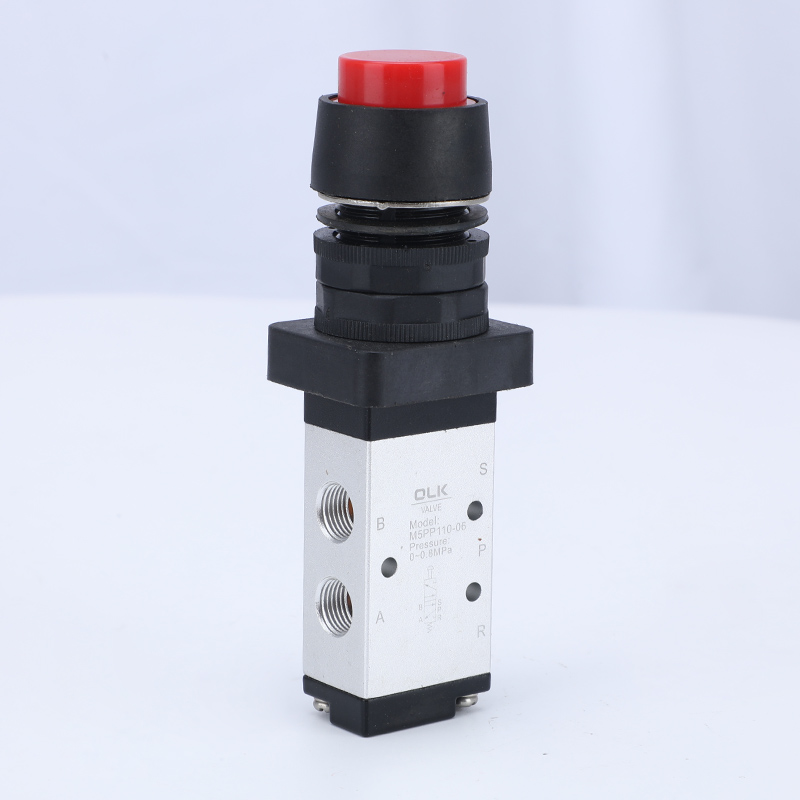

- Cineál Cnaipe Ceann Ardaithe (M5PP)

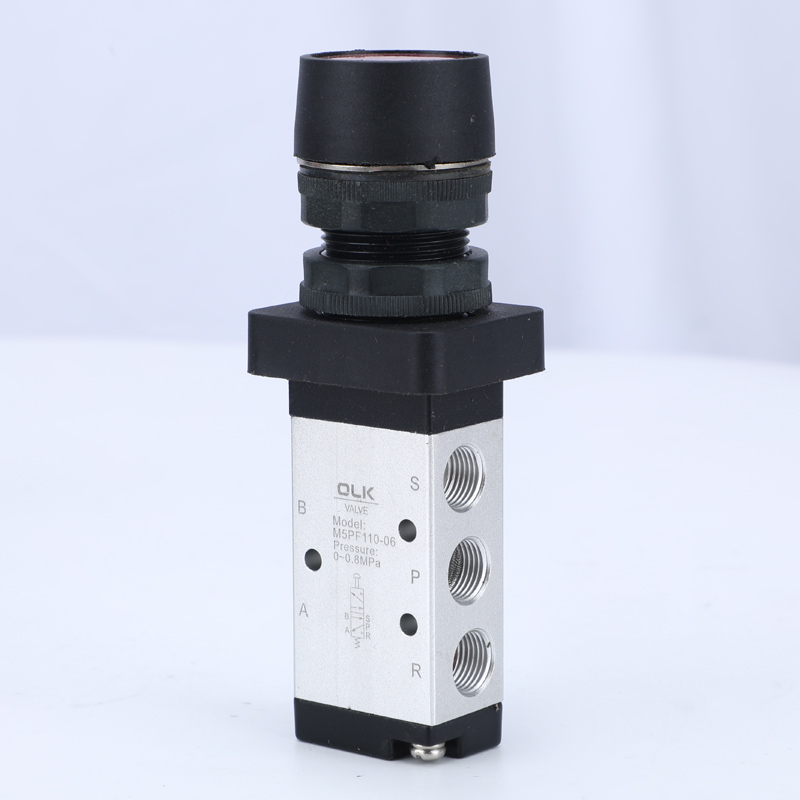

- Cineál Cnaipe Ceann Maol (M5PF)
- Cineál Cnaipe Tionchair Stop Éigeandála (M5PL)

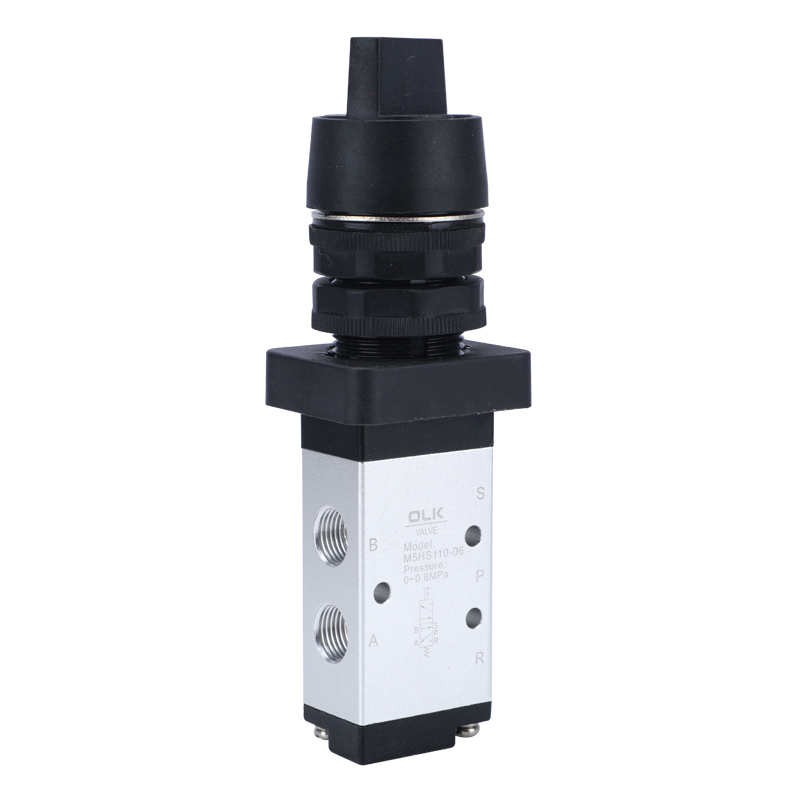

- Cineál Roghnóra (M5HS)
Maidir leis na cineálacha PM, PP, agus PF, tá trí dathanna cnaipe le roghnú as: dearg, glas agus dubh.
1. Tá calafoirt sceite suite ar an gcomhlacht, rud a éascaíonn suiteáil tostóirí chun torann agus truailliú a laghdú.
2. Éilíonn sraith M5B, M5R, M5L fórsaí seachtracha le haghaidh lascadh, arna soláthar ag meicníochtaí seachtracha, atá oiriúnach le haghaidh braite suímh nó lasca stróc.
3. Déantar sraith M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS a oibriú de láimh le cinn rialaithe struchtúracha éagsúla le haghaidh áise faoi choinníollacha éagsúla.

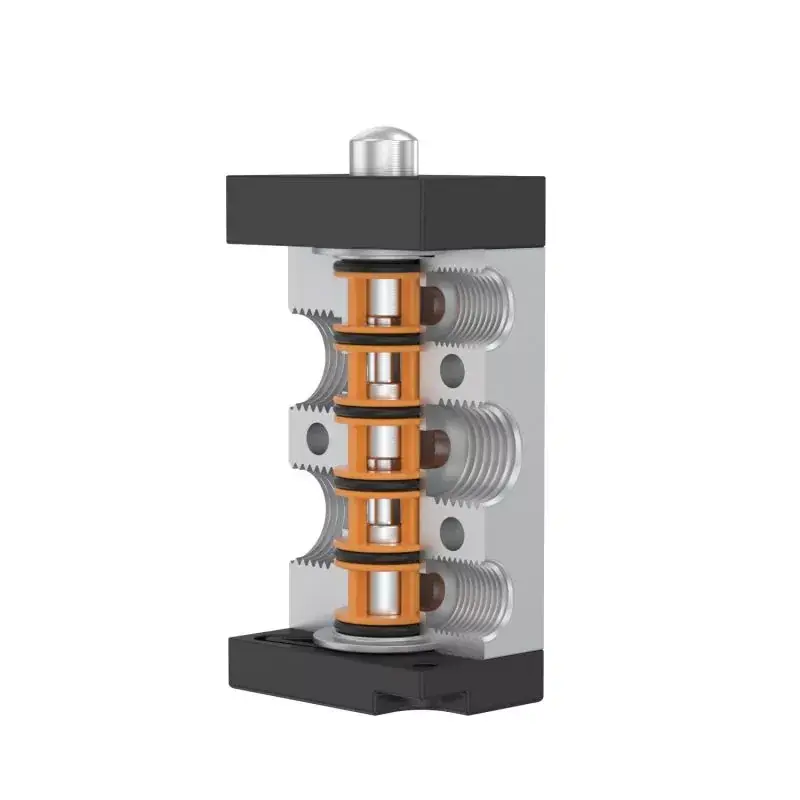

4. Struchtúr colún sleamhnáin, fórsa rialaithe nach bhfuil tionchar ag brú oibre (i.e., gan éifeacht brú ar ais), séala fáinne istigh le haghaidh dea-shéalaithe, lascadh solúbtha.
5. Níl gá le lubrication ola.
6. Suiteálacha suímh iolracha le húsáid éasca.
7. Tá cinn rialaithe sraith M5C, M5D, M5Y, M5R, M5L déanta as miotail, ag cinntiú saol fada agus iontaofacht agus cobhsaíocht níos mó.
|
mheán oibre |
Aer (scagtha trí scagaire os cionn 40μm) |
|
Gníomh |
Gníomhaireacht dhíreach sheachtrach |
|
Trastomhas an chalafoirt |
05:M5,06:G1/8,08:G1/4 |
|
líon na bpost |
2 seasamh 5 bhealach |
|
bealaithe |
gan ghá |
|
Raon brú oibre MPa(psi) |
0∼1.0(~145) |
|
Friotaíocht brú ráthaithe |
1.5MPa (215psi) |
|
Teocht oibre °C |
-20∼70 |
|
Achar trasghearrtha mm² (luach CV) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Ábhar coirp |
cóimhiotal alúmanaim |
Precautions
1) Tá an chuid rialaithe déanta as plaisteach innealtóireachta, agus ní cheadaítear ach oibriú láimhe. Ná húsáid tionchar miotail chun an comhla a athrú.
2) Déantar na sraitheanna M5B, M5C, M5D, M5PM, M5PF, agus M5PP a athshocrú go huathoibríoch. Déantar comhlaí láimhe M5Y, M5HS, agus M5PL a athshocrú de láimh. Tar éis an M5PL a bhrú isteach sa suíomh taisce, is gá an knob rothlach a rothlú chun athshocrú.
3) Tabhair aird ar an stróc cúlaithe. Nuair a chuireann aon fhórsa seachtrach an comhla droim ar ais, níor chóir go mbeadh an stróc aisiompú bunúsach níos mó ná an raon stróc aisiompaithe a shonraítear sa tábla stróc rialaithe, ar shlí eile beidh sé ina chúis le damáiste don chomhlacht comhla.
4) Ní féidir leis an gcomhla sorcóir aon-bhealach M5L aistriú ach i dtreo amháin (ag bualadh ó dheis go clé). Tionchar neamhbhailí sa treo eile (cuartha ó chlé go deas).
5) Is féidir an teaglaim ceann rialaithe a ordú ar leithligh.
