Tá ceithre mhúnla ag comhla solenoid OLK 3 seasamh 2 bhealach, modh gníomhaíochta cineál píolótach inmheánach agus ní gá snáithe ramhar.PT agus snáithe NPT is féidir dhá chineál snáithe a dhéanamh.IP65(DIN40050) leibhéal cosanta agus leibhéal friotaíochta teasa B-grád.
Is féidir le Comhla Solenoid Sraith 3v400 3 Way cabhrú leat sorcóir gníomhaíochta aonair a úsáid i dtimpeallachtaí crua oibre.
|
3V |
4 |
10 |
15 |
|
|
Múnla |
Cód |
cineál comhla |
méid calafoirt |
Cineál gnímh |
|
Comhla solenoid 3V: 3/2 bhealach |
4:400 sraith |
10: comhla solenoid aonair 5/2 bhealach |
15:G1/2 |
NC: De ghnáth dúnta |
|
20: comhla solenoid dúbailte 5/2 bhealach |
NÍL: Oscailte de ghnáth |
|
Múnla |

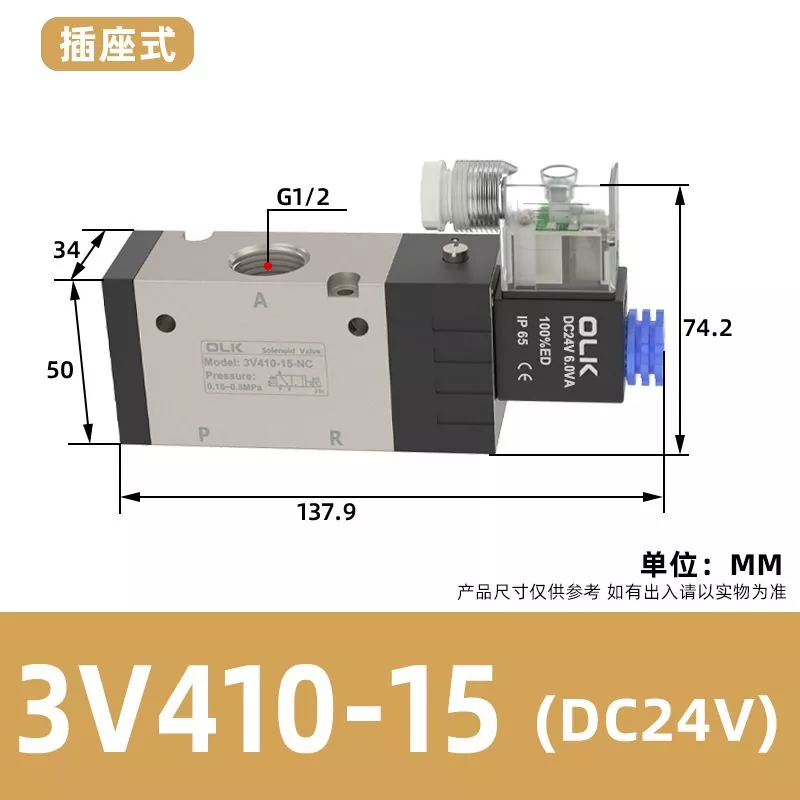

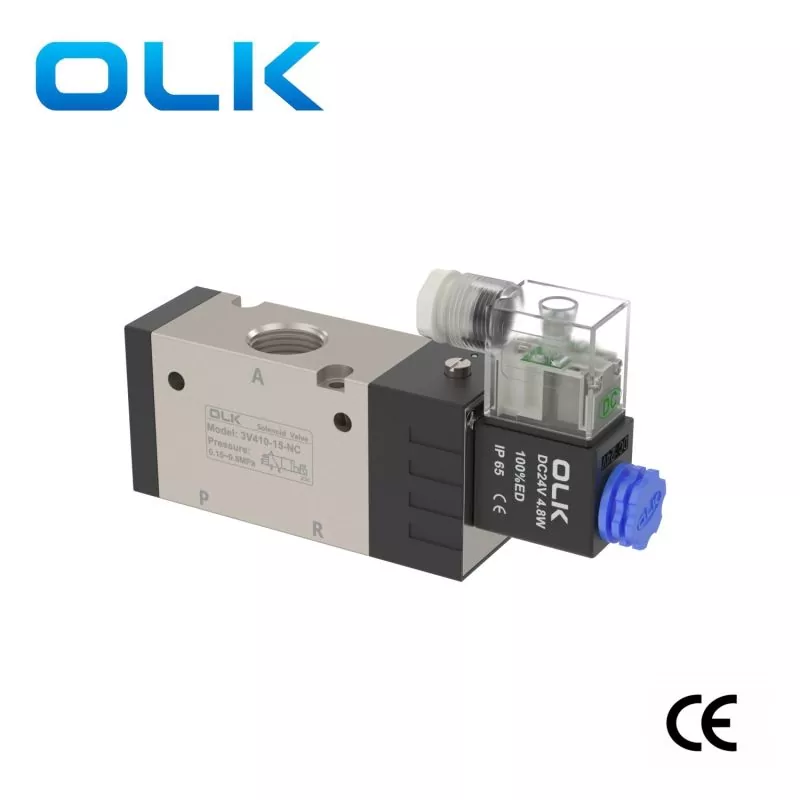

3V410-15 |

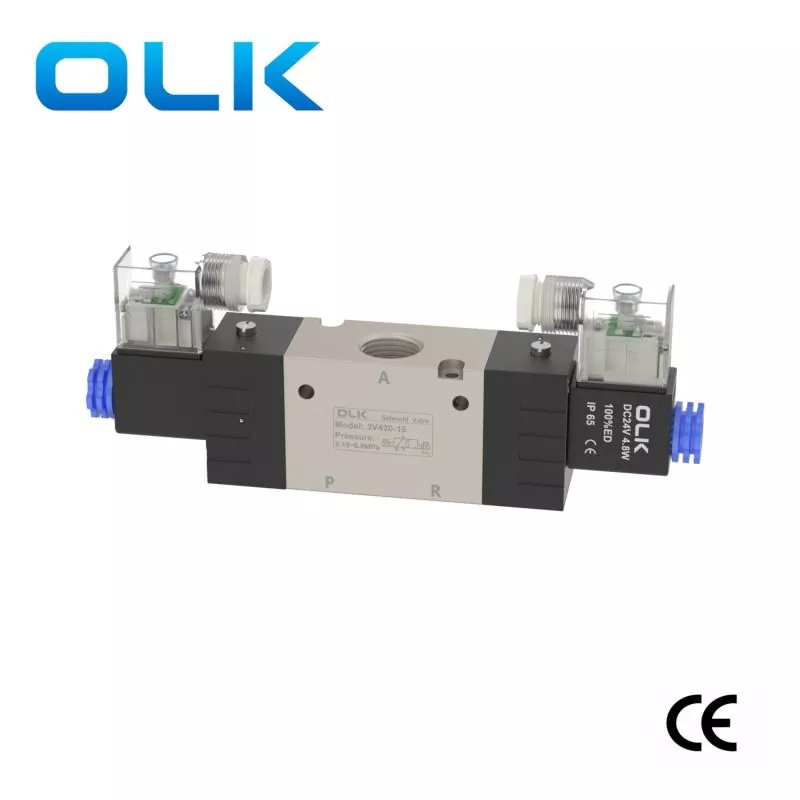

3V420-15 |
|
Meán oibre |
Aer （Scag trí scáileán scagaire os cionn 40 μm） |
|
|
Modh gníomhaíochta |
Cineál Píolótach Inmheánach |
|
|
méid calafoirt |
Inlet=Asraon=G1/2 |
|
|
Réimse trasghearrtha éifeachtach |
50mm²（Cv=2.79） |
|
|
Poist |
3/2 Port |
|
|
Raon brú |
0.15-0.8 MPa (21-114psi) |
|
|
Cruthúnas brú |
1.5MPa (215psi) |
|
|
Brú Woking |
‘5-60 ℃ (23-140° F) |
|
|
Ábhar Coirp |
Cóimhiotal Alúmanam |
|
|
Bealadh |
Ní Gá |
|
|
Minicíocht Oibriúcháin Uasta |
3 huaire/soicind |
|
|
Grád Insliú |
Leibhéal B |
|
|
Min.Excitation Am |
0.05 Soic |
|
|
3V410-15 AC24V |
3V410-15 AC110V |
3V410-15 AC220V |
3V410-15 DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15 DC220V |
3V420-15 DC24V |
